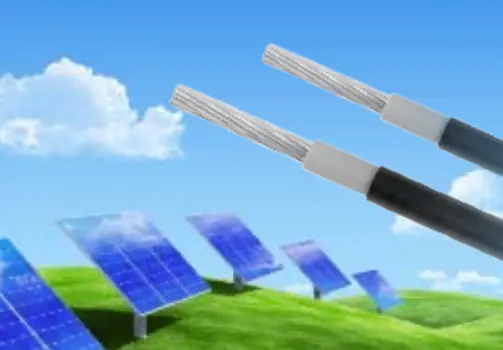

TUV-сертифицираният фотоволтаичен кабел Beida преодолява външни предизвикателства на околната среда. Използвайки калайдисана безкислородна мед с висока чистота и специален процес на навиване, той може да се похвали с ниско съпротивление и отлична пластичност, като ефективно намалява нестабилността на предаването на мощност и флуктуациите на тока. Изолацията и обвивката са изработени от облъчен омрежен политетрафлуоретилен (PTFE), отговарящ на международните стандарти като IEC 62930 и EN 50618. Той може да издържи на екстремни температурни разлики от -40 ℃ до 120 ℃, като същевременно проявява силна устойчивост на високи температури, повреди и киселинна и алкална корозия. След тестовете за стареене на лампата нейната степен на задържане на якост на опън отговаря на стандартите, което й позволява да издържи на строг мониторинг на климата в пустини, зони с високо и ниско напрежение и крайбрежни региони.
За да отговорят на изискванията за висока механична производителност, кабелите разполагат с двуслойна изолация и дизайн на защитна структура, като някои модели са оборудвани с броня от стоманена лента. Те показват изключителна устойчивост на натиск и удар, което ги прави подходящи за различни методи на полагане, като директно заравяне, надземна инсталация и инсталация на тръбопроводи, като ефективно предотвратява повреда на конструкцията и нашествие от гризачи. Всички продукти са преминали тестове за забавяне на горенето, отговарящи на съответните стандарти за безопасност. Те произвеждат ниско дим и горене без халоген, като ефективно предотвратяват разпространението на огън и осигуряват здрава защитна бариера за фотоволтаични системи.

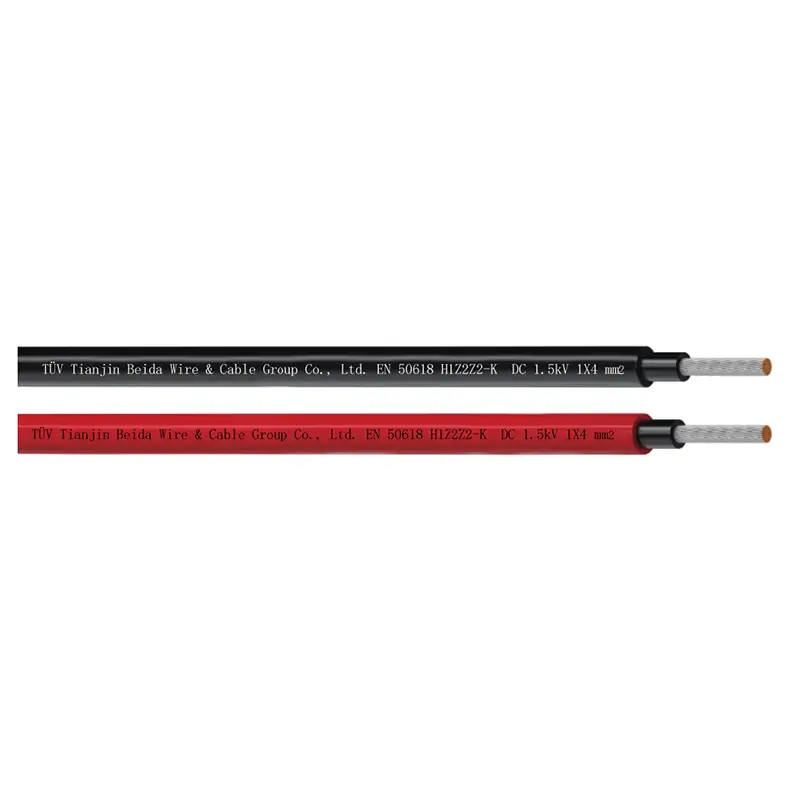

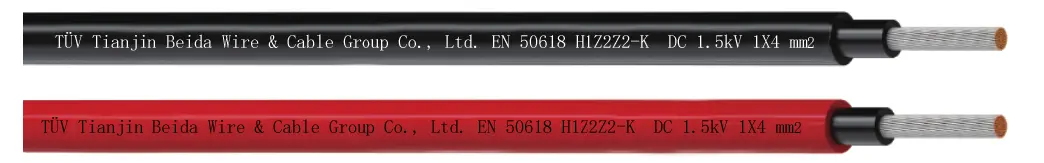

● EN 50618 (H1Z2Z2-K) ;
● PV-1F съгласно 2PfG 1169/08.2007

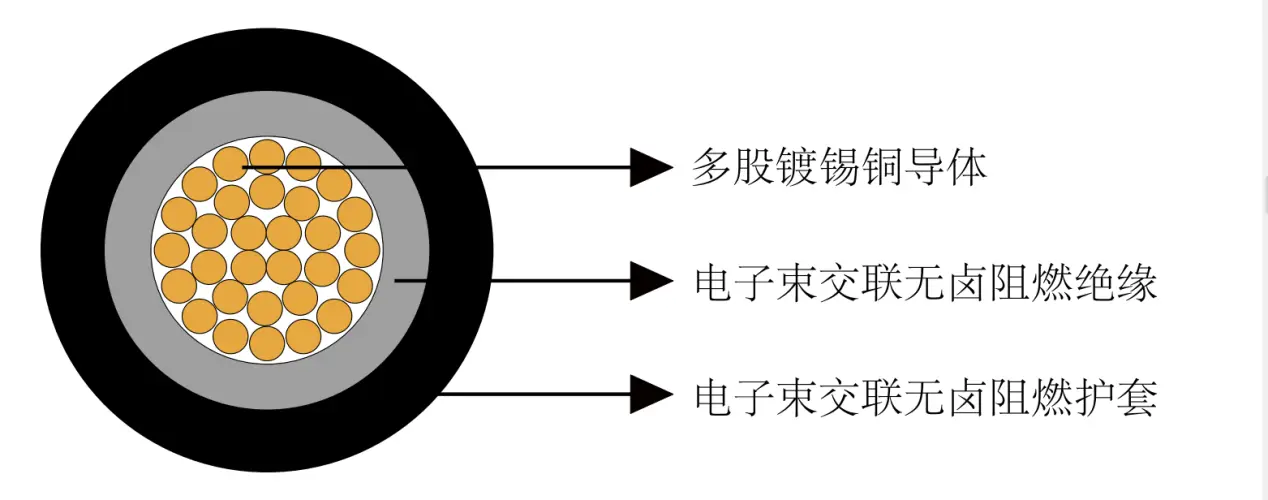

● Проводник: Усукан калайдисан меден проводник съгласно DIN VDE 0295 и IEC 60228 клас 5
● Изолация: омрежен електронен лъч, несъдържащ халоген и забавящ горенето съединение, черен
● Обвивка: омрежен с електронен лъч, LSZH и огнеустойчиво съединение, черно и червено.
● Номинално напрежение Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Максимално допустимо постоянно напрежение: 1,8 kV DC (проводник/проводник, незаземена система, верига не е под товар.
●Температура на околната среда: -40℃~+90℃
●Максимална температура на проводника: 120 ℃ (20000h) съгласно IEC/EN 60216-1, температура на късо съединение: 250 ℃/5 сек.
●Тест за термична издръжливост: съгласно EN60216-2 (температурен индекс +120 ℃)
● Устойчивост на влага и топлина: Съгласно EN 50618, Таблица 2 с 85% влажност (тест съгласно EN 60068-2-78)
● Минимален радиус на огъване: 4XOD (фиксиран), 5XOD (огъване)
● Якост на опън и удължение на изолацията и кожуха: Отговаря на изискванията на EN 50618 и 2PfG 1169
● Очакван период на използване: 25 години
● Овалност: ≤15%
● Пожароустойчивост съгласно EN50265-2-1, IEC 60332-1, Ниска димна емисия съгласно EN 61034-2 (светлинна пропускливост ≥60%), Без халоген съгласно EN 50525-1, Приложение B.
”Ниска корозивност на газовете съгласно EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 г |
||||||
|
Брой ядра X Номинален Напречно сечение |
Брой Stranding |
Номинален диаметър на проводника |
Номинална дебелина на изолацията |
Номинална дебелина на обвивката |
Номинален общ диаметър |
Номинална Тегло |
|
No.X mm2 |
n/mm |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Брой ядра X Номинален Напречно сечение |
Брой Stranding |
Номинален диаметър на проводника |
Номинална дебелина на изолацията |
Номинална дебелина на обвивката |
Номинален общ диаметър |
Номинална Тегло |
|
n X mm2 |
n/mm |
мм |
мм |
мм |
мм |
кг/км |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Съпротивление на проводника и капацитет на ток при 20 ℃
|
Напречно сечение |
Максимално съпротивление на проводника при 20 ℃ |
Максимална устойчивост на изолация при 20 ℃ |
Максимална устойчивост на изолация при 90 ℃ |
Капацитет на ток |
||
|
Единичен кабел без въздух |
Единичен кабел на повърхности |
2 натоварени кабела, съседни на повърхности |
||||
|
mm2 |
Ω/км |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Коефициент на преобразуване на температурата на токов капацитет
|
Околна температура C |
Фактор на преобразуване |
|
До 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Фактор на редукция за натрупване съгласно IEC 60364-5-52, таблица B.52-17
