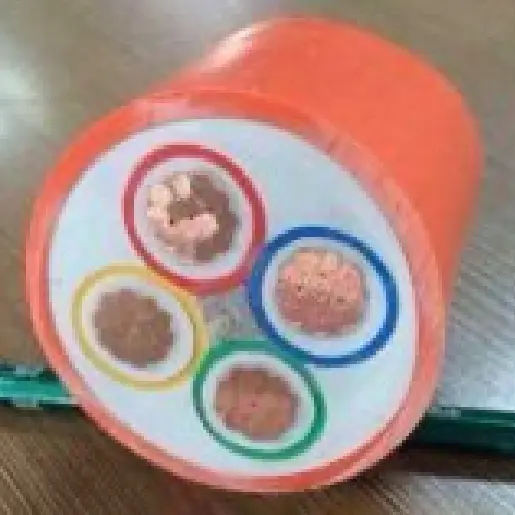

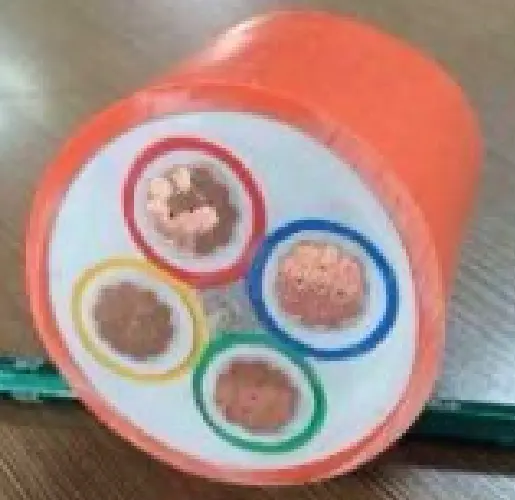

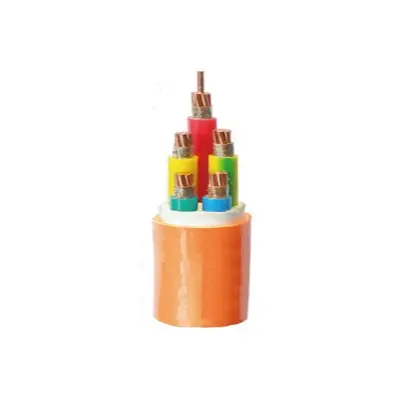

BBTRZ Гъвкави огнеустойчиви кабели

Обхват на приложение:

Гъвкавите пожароустойчиви кабели BBTRZ се използват като главна захранваща линия от подстанцията (или главното разпределително помещение) до системата за противопожарна защита или в специални места и места от клас I. Те трябва да се използват като пожароустойчиви кабели клас А или като заместител за продължителна употреба на 90°C кабели с ниска димност, без халогени, забавящи горенето кабели. Тези кабели се използват в приложения с фиксирана инсталация.

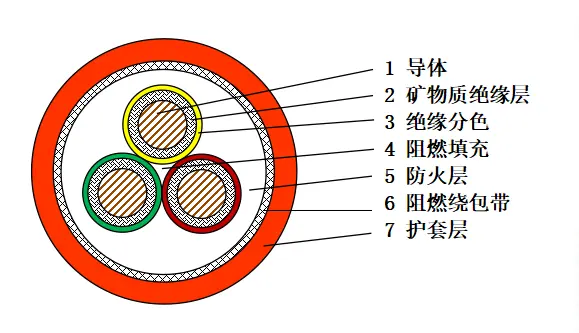

Структура на продукта

Дизайнът на кабелната структура е прецизен и професионален. Проводната част използва или първия, или втория тип закален меден проводник, който може да се похвали с отлична проводимост и гъвкавост, отговаряйки на нуждите от пренос на енергия при различни сценарии.

Минералният изолационен слой използва увита огнеустойчива лента от слюда, която, поради уникалните си свойства на материала, може ефективно да предотврати разпространението на огън при високи температури или пламъци, осигурявайки надеждна противопожарна защита на кабела.

Цветно кодираният изолационен слой използва омрежен полиетиленов изолационен материал с различни методи за цветово кодиране. Може да се добави оцветител за изолация или да се използват цветни ленти, цветни прежди и т.н., което улеснява бързото и точно идентифициране на вериги по време на инсталиране и поддръжка на кабела.

В процеса на запълване на кабела в центъра се използват материали за забавяне на горенето, за да се потисне разпространението на пламъка. Междувременно опаковъчната лента може да се използва за завързване на пълнежните материали, за да се осигури плътно запълване и структурна стабилност.

Пожароустойчивият слой се състои от минерали и опаковъчни ленти. Първо, слой от минерален материал, който притежава предимства като устойчивост на огън, издръжливост на огън, устойчивост на висока температура и топлоизолация, се екструдира върху сърцевината на кабела, за да се изгради противопожарна бариера. Външният слой е защитен от огнеупорна лента, увита около него, за да подобри огнеустойчивия ефект и да осигури безопасна работа на кабела в екстремни среди.

Обвивката е изработена от несъдържащ халоген, с ниско съдържание на дим, забавящ горенето полиолефинов материал за обвивка, който показва отлични свойства за забавяне на горенето и не произвежда вреден дим по време на горене, като по този начин намалява вредата за персонала и околната среда. Обвивката обикновено е оранжева или мандарина на цвят, което привлича вниманието и лесно се разпознава. Може също да бъде оцветен в черно при поискване, за да отговори на нуждите на различни сценарии на употреба.

Параметър на производителност

Номиналното напрежение на тези BBTRZ гъвкави пожароустойчиви кабели е 0,6/1kV. По време на тестовата фаза беше приложено тестово напрежение от 3,5 kV за 5 минути и не настъпи повреда. Дългосрочната допустима граница на работната температура на кабелния проводник е 90 ℃. При полагане на кабела температурата на околната среда не трябва да бъде по-ниска от 0℃. Минималният радиус на огъване е 12 пъти външния диаметър на кабела (12*OD). Минералният изолационен слой е направен от многослойна слюдена лента с огнеустойчиви свойства.

По отношение на огнеустойчивостта, този кабел отговаря на изискванията както на корпоративните стандарти, така и на IEC 60331-1, с продължителност на горене до 180 минути. По отношение на съпротивлението на проводника при 20ºC, то трябва да отговаря на спецификациите за тип 1 или тип 2 закалени медни проводници, както е посочено в GB/T 3956 и IEC 60228. Що се отнася до съпротивлението на изолацията, съпротивлението на изолацията на кабела не трябва да бъде по-малко от 100 MΩ·km при температура на околната среда.

В допълнение, готовият кабел трябва да бъде подложен на тест за устойчивост на огън, като методът на изпитване следва разпоредбите на GB/T 19216.21. Температурата за излагане на огън е зададена на 950~1000 ℃, с продължителност 180 минути, последвана от период на охлаждане от 15 минути. През този период кабелът не трябва да показва късо съединение или отворена верига.

Общи спецификации на кабела

Предимства и недостатъци на гъвкавия пожароустойчив кабел BBTRZ в сравнение с кабела с минерална изолация BTTZ:

Предимства:

Кабелната изолация не е склонна към абсорбиране на влага и има стабилни изолационни характеристики.

Множество ядра могат да бъдат произведени с фиксирани дължини, намалявайки броя на междинните конектори в кабелите.

Конструкцията е гъвкава, улесняваща огъването на кабела и намалява трудността при полагане.

Кабелите могат да се използват без специални накрайници, което намалява цената на аксесоарите.

Недостатъци: Огнеустойчивостта е малко по-ниска и не може да отговори на изискванията на BS 8491.

Максималната работна температура е 90 ℃, която не достига 250 ℃ на BTTZ

Най-високото ниво на ефективност на горене може да отговори на изискванията на клас B1, но не може да отговори на изискванията на клас A.

Сценарии за приложение:

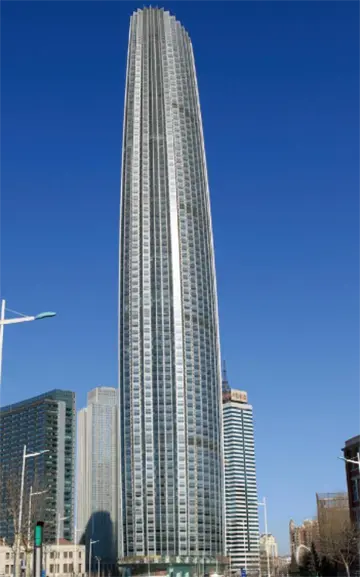

висока сграда

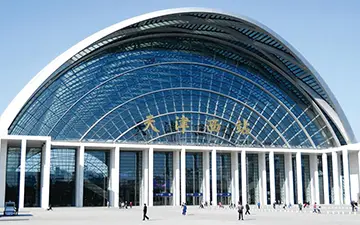

жп гара

летищен терминал

места с исторически интерес и живописна красота

Опаковане и доставка

Подробности за опаковката:

Определя се от количеството и изискванията, които купувате. Може по договаряне.

Пристанище: Пристанище Тиендзин

Доставка: по море, по въздух, експресно.
