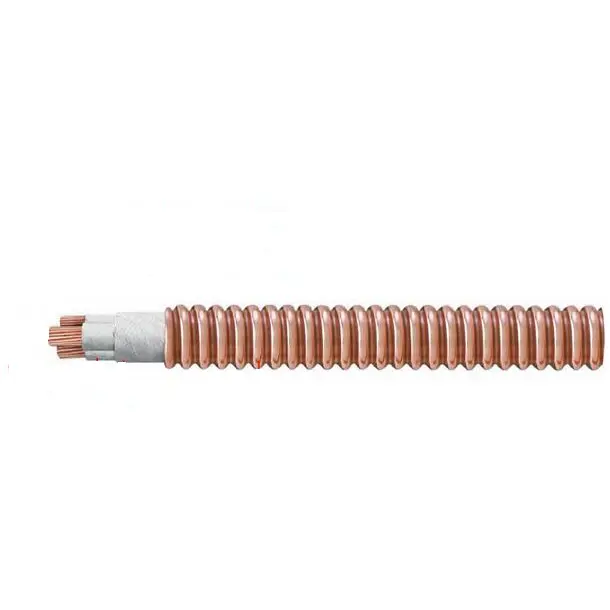

RTTZ Огнеупорен гофриран меден кабел

Tianjin Beida е доставчик и фабрика на RTTZ за гофриран гофриран меден кабел в Китай. Кабелите се състоят от многожилни медни проводници, изолация от синтетична слюда и обвивка от гофрирана медна лента. Тези кабели са съставени изцяло от неорганични материали с продължителна работна температура от 90°C. Те могат да поддържат захранване в продължение на 3 часа при условия на пламък, вариращи от 950°C до 1000°C, без да изпитват късо съединение или прекъсване. В случай на пожар тези кабели почти не отделят дим или токсични газове. Ако е необходима допълнителна защита, върху медната обвивка може да се приложи неметална обвивка без халоген, с ниско съдържание на дим, за да се подобрят механичните и влагоустойчивите свойства на кабела.

Изпратете запитване

Описание на продукта

Изберете Tianjin Beida като ваш производител и доставчик, изберете надеждно решение за огнеупорен гофриран меден кабел RTTZ. Можем да предложим директни фабрични цени.

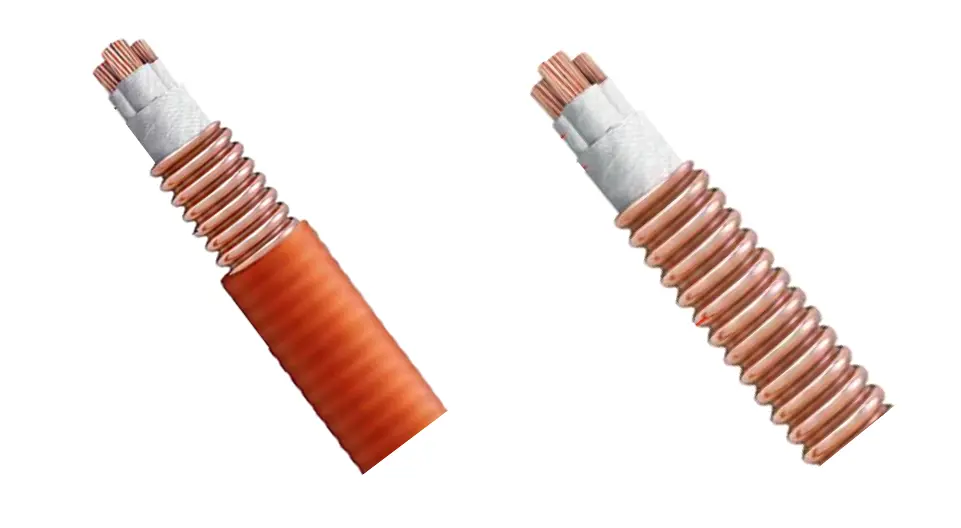

Rttz Fire Retardant Corrugated Copper Cable

Обхват на приложение:

кабелен модел	Приложими сценарии	Сценарии за приложение
RTTZ	Номинално напрежение от 0,6/1kV и по-ниско, подходящо за пренос и разпределение на електроенергия на места с високи изисквания за противопожарна защита, особено за противопожарни и аварийни захранващи линии	Високи сгради, болници, метро, тунели, центрове за данни, търговски центрове, изложбени зали, гаражи, места за забавление, химическа промишленост, металургия и други високотемпературни/запалими и експлозивни места
WD-RTTYZ	Подобно на RTTZ, от него също се изисква да отговаря на изискванията за ниско дим, без халогени и за забавяне на горенето за затворени пространства с интензивно натоварване на персонала	Зони със строги изисквания за токсичност на дим и пропускливост на светлина, като метро, атомни електроцентрали, училища, болници, хранителни фабрики, високи жилищни сгради и големи комплекси

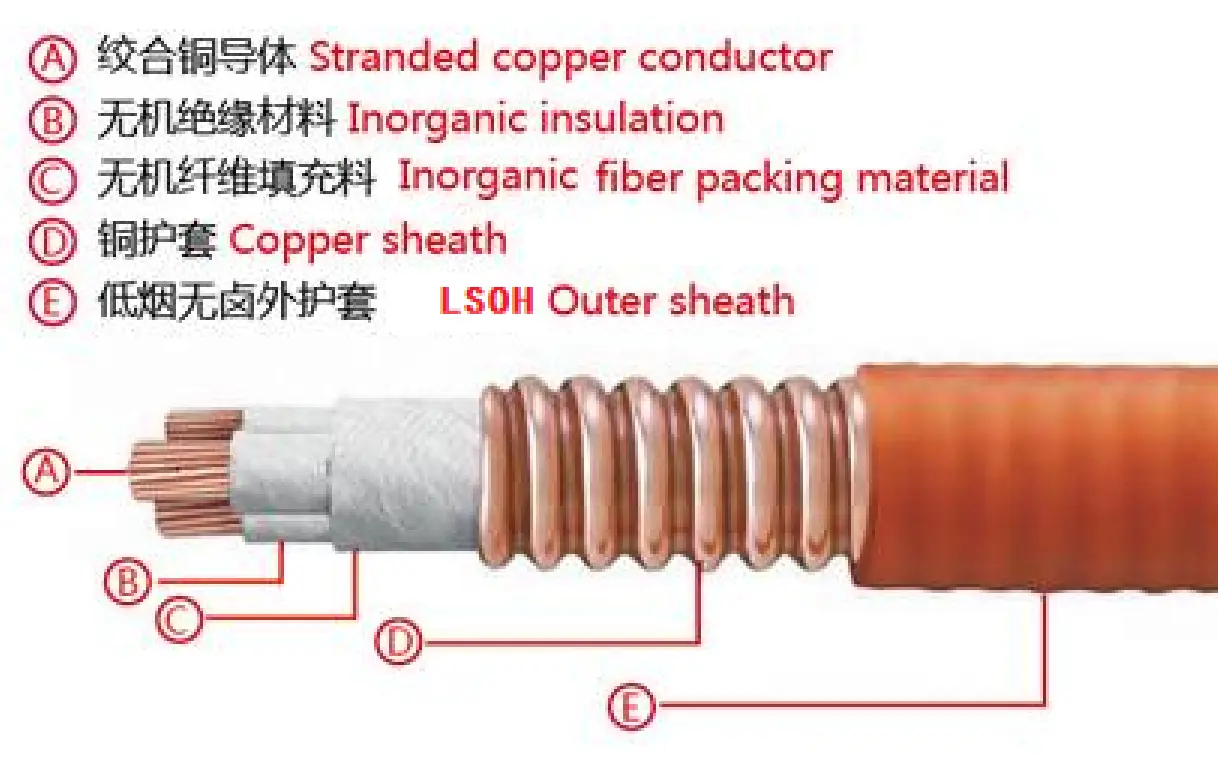

Структура на продукта

Кабелна конструкция и технически изисквания

Проводник: Приемете първия или втория тип закален меден проводник.

Минерален изолационен слой: Изработва се чрез увиване на огнеупорна слюдена лента или други минерални изолационни ленти с подобни функции.

Кабелно сглобяване и защитен слой: Кабелните сърцевини са плътно запълнени с материали, притежаващи свойства за забавяне на горенето и огнеупорни свойства, а защитният слой е съставен от подходяща лента за забавяне на горенето и огнеустойчива лента, увита наоколо.

Медна метална обвивка: Произвежда се с помощта на технология за заваряване с аргонова дъга и гофрирана медна лента.

Слой на обвивката: Изработен е от полиолефинов обвивъчен материал без съдържание на халогени, с ниско съдържание на дим, забавящ горенето. Обикновено е оранжево или мандарина, но черното може да бъде избрано според изискванията.

структурна схема

Rttz Fire Retardant Corrugated Copper Cable

Параметър на производителност

Номиналното напрежение на огнеупорния гофриран меден кабел RTTZ е 0,6/1kV. Тестовото напрежение е зададено на 3,5 kV и напрежението се прилага непрекъснато в продължение на 5 минути, без да настъпи повреда през този период. Максимално допустимата дългосрочна работна температура на кабелния проводник е 90 ℃.

При полагане на кабели температурата на околната среда не трябва да бъде по-ниска от 0℃. Минималният радиус на огъване е 12 пъти външния диаметър на кабела. Минералният изолационен слой е внимателно изработен с помощта на множество слоеве огнеустойчива слюдена лента.

При 20ºC съпротивлението на проводника трябва стриктно да отговаря на определените стандарти за тип 1 или тип 2 закалени медни проводници в GB/T 3956 и IEC 60228. При околна температура съпротивлението на изолацията на кабела не трябва да бъде по-малко от 100 MΩ·km.

По отношение на изпитването за устойчивост на огън, той напълно отговаря на стандартните изисквания на GB/T 34926. Специфичният метод за изпитване е както следва:

Първо, направете C, W, Z тестове в съответствие със стандарта BS 6387;

Второ, тестът трябва да се проведе в съответствие с разпоредбите на BS 8491;

Трето, направете тест за устойчивост на огън съгласно GB/T 19216.21, като температурата се контролира на 950~1000 ℃, продължителност на излагане на огън от 180 минути и период на охлаждане от 15 минути. През този период кабелът не трябва да показва късо съединение или отворена верига.

Метод на представяне на продукта

Код на продукта

Гофриран кабел с медна обвивка с минерална изолация от слюдена лента………R

Външна обвивка от полиолефин……………Y

Меден проводник .............................. T

Без халоген и ниско дим …………………WD (по избор)

Медна обвивка .............................. T

Класове на забавяне на горенето A/B/C... ZA/B/C

Лента от слюда .................................................................................................Z

Номинално напрежение …………………0,6/1

Спецификации на кабела

брой ядра	1	2	3	4	5	3+1, 3+2	4+1
напречно сечение mm²	25～630	1,5～300	1,5～240	1,5～185	1,5～150	4～185	4～150

Предпазни мерки за кабели

Монтаж

Метод на полагане: Може да се полага в тунели, кабелни канали, корита, корита и шахти, поддържайки както открито, така и скрито полагане. За едножилни кабели е забранено използването на магнитопроводими материали (като желязна тел) за фиксиране, за да се избегнат загуби от вихрови токове.

Огъване и обхват: Контролирайте радиуса на огъване според спецификациите на производителя. Референция за хоризонтален обхват на окачване: За външни диаметри ≤20 mm, обхватът е 400 mm; за тези >20 мм, обхватът е 800 мм. За вертикален опорен обхват: За външни диаметри ≤20 mm обхватът е 1500 mm; за тези >20 мм, обхватът е 1000 мм.

Развиване и фиксиране: Развийте кабела в съответствие с посоката, отбелязана върху кабелната макара, за да избегнете усукване; вижте горните изисквания за разстоянието на фиксиране в кабелната скарата.

Клема и конектор

Изработка на клема: Отстранете приблизително 300 mm изолация от крайния проводник, нагънете носа на проводника и използвайте мегаомметър, за да тествате изолационното съпротивление между медната обвивка и проводника, както и между проводниците. След като се уверите, че съпротивлението на изолацията е задоволително, поставете термосвиваема втулка за уплътняване.

Междинни съединители: За предпочитане е да се използват завършени съединители с клас на огнеустойчивост, съответстващ на този на тялото на кабела. По време на монтажа на място е необходимо да се осигури уплътнение и изолация, за да се намалят точките на повреда.

Експлоатация и поддръжка

Контрол на температурата: По време на нормална работа температурата на проводника не трябва да надвишава 90 ℃. Когато проводникът не може да се докосва и не влиза в контакт със запалими материали, температурата на обвивката може да се повиши до 105 ℃.

Тестване на изолацията: Редовно използвайте мегер, за да тествате съпротивлението на изолацията, за да сте сигурни, че няма влага или повреда; медната обвивка трябва да бъде надеждно заземена, за да се гарантира безопасността.

Предотвратяване на загуба и защита: Избягвайте надраскване на обвивката с остри предмети и добавете защитни маншети, когато преминавате през стени/подови плочи, за да предотвратите механични повреди.
