XLPE изолиран STA захранващ кабел с PVC обвивка

Ако търсите надежден производител и доставчик на STA захранващ кабел с XLPE изолация с PVC обвивка, можете да изберете Tianjin Beida. Този продукт е широко използван захранващ кабел със стоманена лента за пренос на електроенергия с ниско напрежение, който може да бъде заровен директно под земята. В зависимост от различния ток общата площ на напречното сечение на кабелния проводник варира от 2,5 mm2 до 500 mm2.

Изпратете запитване

Описание на продукта

Разчитайки на 35-годишното задълбочено усъвършенстване на Tianjin Beida Cable Group в кабелната индустрия, ние стартирахме захранващ кабел STA с XLPE изолация с PVC обвивка, който може да се нарече силата на полето за пренос на електроенергия с ниско напрежение.

Като високотехнологично предприятие с добре позната търговска марка в Китай, ISO система за сертифициране и други авторитетни квалификации, Beida Group се поддържа от международно усъвършенствано оборудване за производство и тестване и R & D инвестиции от 3,1% от годишния обем на продажбите, така че този брониран кабел със стоманена лента има несравними основни предимства.

Неговият XLPE изолационен материал осигурява отлична електрическа производителност и топлоустойчивост, PVC обвивка с дизайн на броня от стоманена лента, за постигане на силна устойчивост на влага, устойчивост на корозия, устойчивост на механични повреди, директно заровено полагане без допълнителна защита, перфектно решаване на инсталационния комплекс за ниско напрежение, лоша адаптивност към околната среда, опасности за безопасността и други болезнени точки, за да предостави на глобалните клиенти стабилни и надеждни решения за пренос на енергия.

Често срещаните типове кабели са YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Структура на продукта

Xlpe Insulated Pvc Sheathed Sta Power Cable

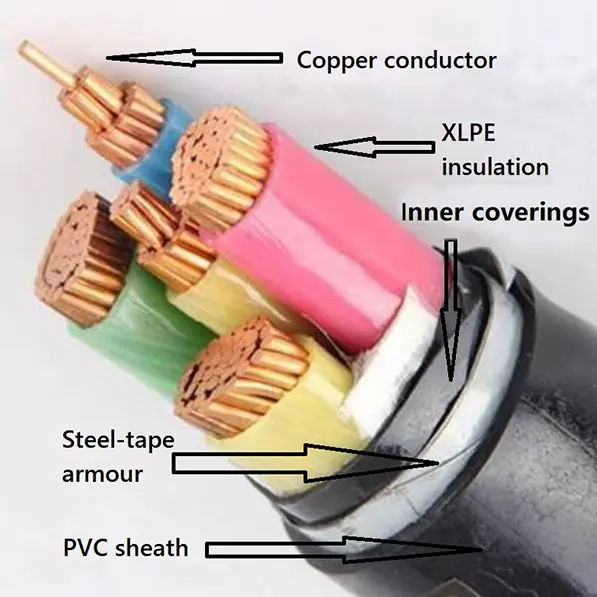

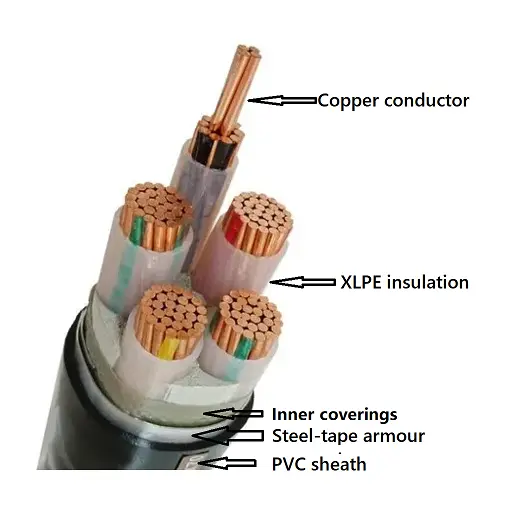

XLPE изолиран PVC обвит STA захранващ кабел се състои от T1R меден проводник, XLPE изолация, PVC опаковъчна лента, броня от стоманена лента и PVC обвивка.

Проводник: меден или алуминиев проводник, кръгъл или профилиран, клас 2 по IEC 60228

и GB/T 3956-2008, за площ на напречното сечение не повече от 6 mm², плътен кръг

може да се използва проводник, клас 1 по IEC 60228 и GB/T 3956-2008.

Изолация: Дебелината на изолацията, свойствата на материала трябва да отговарят на IEC 60502 и GB/T 12706.

Цвят на сърцевината: 1 жила: червена, жълта, зелена, синя или черна

2 ядра: червено, синьо или червено, черно

3 ядра: жълто, зелено, червено или червено, жълто, синьо

4 ядра: жълто, зелено, червено, синьо или червено, жълто, синьо, черно

5 ядра: жълто, зелено, червено, синьо, черно или червено, жълто, синьо, черно, зелено

Над 5 coes: бели ядра с черен номер или различна цветна лента

Вътрешни покрития: Вътрешните покрития могат да бъдат екструдирани или припокрити. Материалите трябва да са подходящи за работната температура на кабела и да са съвместими с изолационния материал.

Броня от стоманена лента: В многожилните кабели бронята трябва да бъде поставена върху вътрешно покритие, съответстващо на двойна стоманена лента. Едножилните кабели за използване на a.c. системите се състоят от немагнитна стоманена лента.

Външна обвивка: Дебелината на обвивката, свойствата на материала трябва да отговарят на IEC 60502 и GB/T 12706.

Огнеупорен кабел: Трябва да се използва огнеупорен PVC материал за външна обвивка. Класовете за забавяне на горенето могат да бъдат класифицирани в три категории: група A, B и C.

Пожароустойчив кабел: два слоя слюдена лента трябва да бъдат навити около проводника.

Диаграма на процеса

Xlpe Insulated Pvc Sheathed Sta Power Cable

Приложение на продукта

Брониран захранващ кабел с омрежена полиетиленова изолация от PVC обвивка със стоманена лента, тъй като този кабел със защита от стоманена лента, подходящ за разпределителна мрежа или промишлено оборудване за пренос на електроенергия. Може да бъде заровен директно под земята, може да се монтира в кабелна траншея или мост, кабелът може да издържи на определено налягане, но не може да издържи на напрежение.

Условия за монтаж на продукта:

Температура на околната среда при инсталиране на кабела За кабели с PVC изолация или PVC обвивка или безхалогенна обвивка със забавяне на горенето, температурата на околната среда по време на инсталиране не трябва да бъде по-ниска от 0 ℃.

Минимален радиус на огъване за монтаж на кабела

проект	едножилен кабел		многожилен кабел
проект	неброниран	бронирани	неброниран	бронирани
Минимален радиус на огъване на кабела при монтаж	20D	15D	15D	12D
Minimum bending radius of cables near connection boxes and terminations	15D	12D	12D	10D
Забележка: D е външният диаметър на кабела

Параметър на производителност

Номинално напрежение: 0,6/1 kV

Тестово напрежение: 3,5 kV за 5 минути не е настъпил срив

Работна температура: -0º C до +90 ºC

Температура на късо съединение: +250 ºC

Токопреносим капацитет в ампери（A）

Номинално напрежение 0,6/1kV XLPE изолационен захранващ кабел
капацитет на ток в ампери（A）
Температура на околната среда: във въздуха: 40 ℃, в земята: 25 ℃
Температура на проводника: 90 ℃
Коефициент на термично съпротивление на почвата: 1.0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Брой ядра	Едноядрени				Много ядра
Площ на напречното сечение, mm²	Във въздуха		В земята		Във въздуха		В земята
Площ на напречното сечение, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забележка: бронята на едножилни кабели е направена от немагнитни материали.
