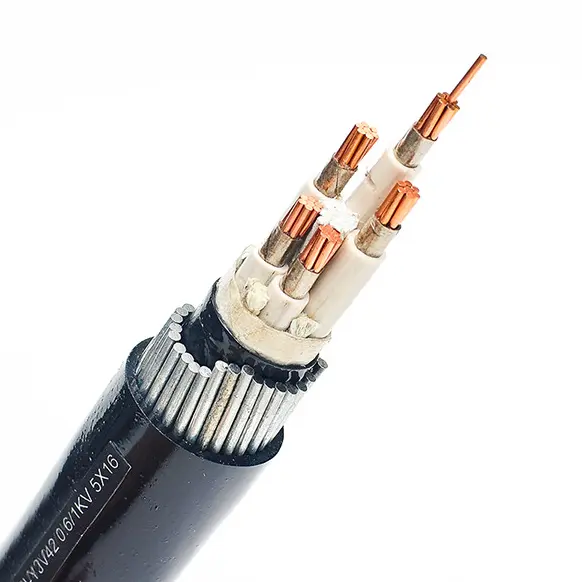

SWA захранващ кабел с PVC изолация от XLPE

Като професионален производител на SWA захранващ кабел с XLPE изолация с PVC обвивка, Beida Group има над три десетилетия опит. Този кабел може да бъде положен хоризонтално или вертикално и може да издържи на определени налягания и напрежения. Използва се главно за вертикално инсталиране на кабели за високи сгради, планински райони с големи падове и т.н., за пренос на енергия с ниско напрежение.

Изпратете запитване

Описание на продукта

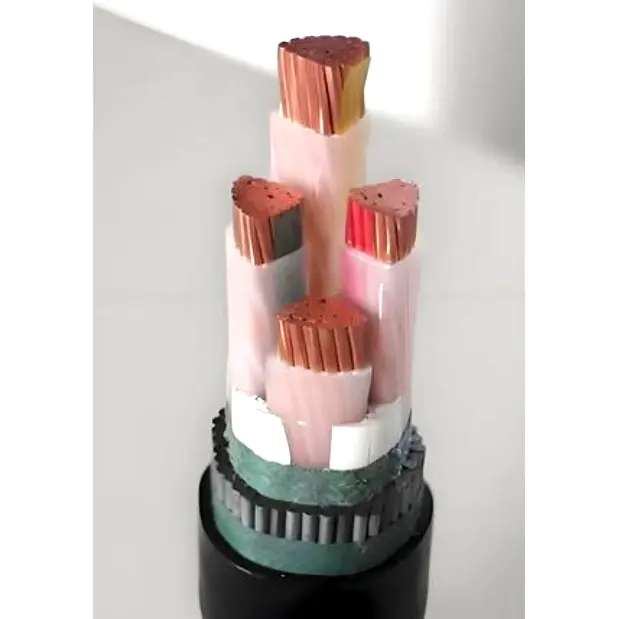

XLPE изолиран с PVC обвивка SWA захранващ кабел се състои от T1R меден проводник, XLPE изолация, PVC опаковъчна лента, броня от стоманени прегради и PVC обвивка.

Често срещаните типове кабели са YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

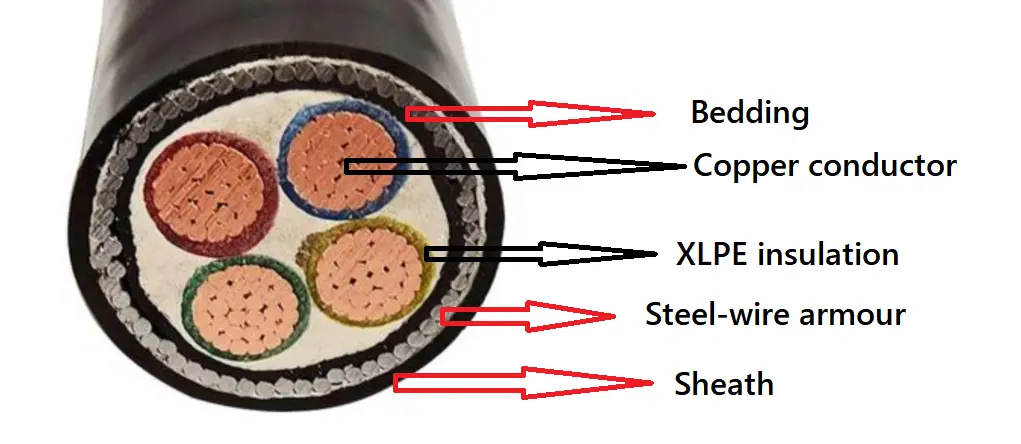

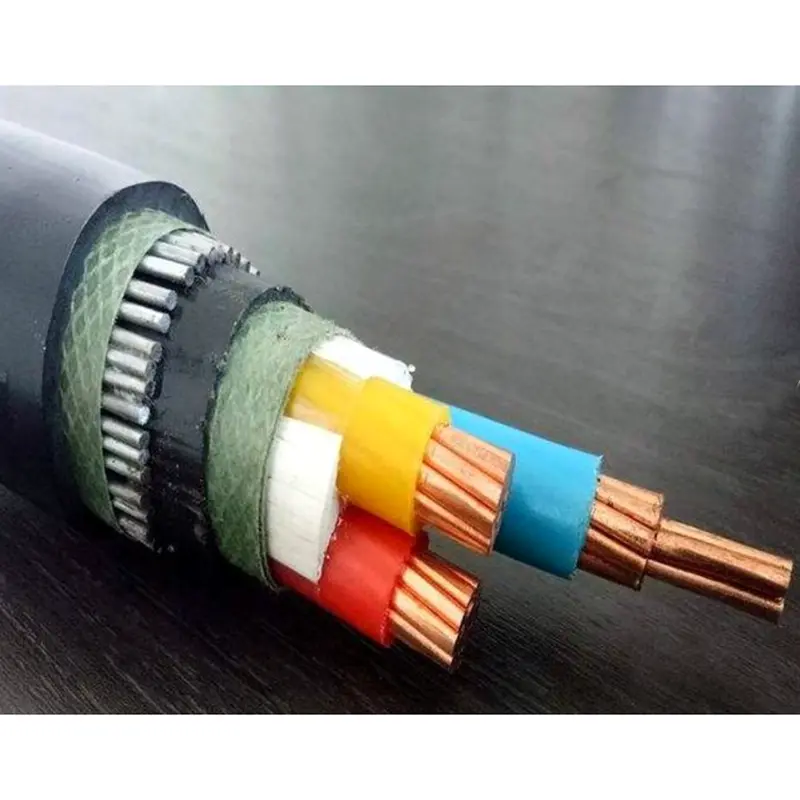

Структура на продукта

Xlpe Insulated Pvc Sheathed Swa Power Cable

Проводник: меден или алуминиев проводник, кръгъл или профилиран, клас 2 по IEC 60228

и GB/T 3956-2008, за площ на напречното сечение не повече от 6 mm², плътен кръг

може да се използва проводник, клас 1 по IEC 60228 и GB/T 3956-2008.

Изолация: Дебелината на изолацията, свойствата на материала трябва да отговарят на IEC 60502 и GB/T 12706.

Цвят на сърцевината: 1 жила: червена, жълта, зелена, синя или черна

2 ядра: червено, синьо или червено, черно

3 ядра: жълто, зелено, червено или червено, жълто, синьо

4 ядра: жълто, зелено, червено, синьо или червено, жълто, синьо, черно

5 ядра: жълто, зелено, червено, синьо, черно или червено, жълто, синьо, черно, зелено

Над 5 coes: бели ядра с черен номер или различна цветна лента

Вътрешни покрития: Вътрешните покрития могат да бъдат екструдирани или припокрити. Материалите трябва да са подходящи за работната температура на кабела и да са съвместими с изолационния материал.

Броня от стоманени проводници: В многожилните кабели бронята трябва да бъде поставена върху вътрешно покритие, съответстващо на стоманени проводници. Едножилните кабели за използване на a.c. системите се състоят от немагнитни стоманени проводници.

Външна обвивка: Дебелината на обвивката, свойствата на материала трябва да отговарят на IEC 60502 и GB/T 12706.

Огнеупорен кабел: Трябва да се използва огнеупорен PVC материал за външна обвивка. Класовете за забавяне на горенето могат да бъдат класифицирани в три категории: група A, B и C.

Пожароустойчив кабел: два слоя слюдена лента трябва да бъдат навити около проводника.

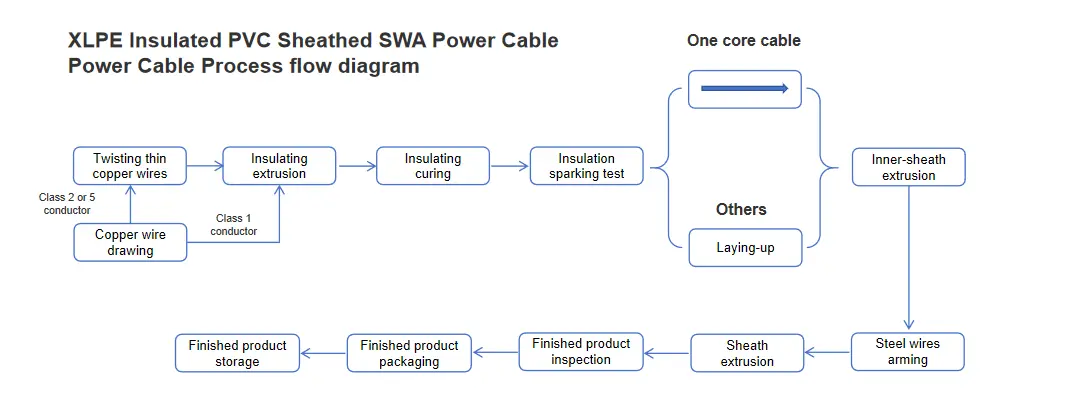

Диаграма на процеса

Xlpe Insulated Pvc Sheathed Swa Power Cable

Параметър на производителност

Номинално напрежение: 0,6/1 kV

Тестово напрежение: 3,5 kV за 5 минути не е настъпил срив

Работна температура: -5º C до +90 ºC

Температура на късо съединение: +250 ºC

Минимален радиус на огъване на огъване: 15* OD;

Минимален статичен радиус на огъване: 10* OD;

Тест на кабела:

1. Тест за съпротивление на постоянен ток на проводника: 20ºC съпротивление на постоянен ток на проводника трябва да отговаря на GB/T 3956-2008, IEC 60228.

2. Тест за променливо напрежение: 3,5 kV/5 минути, без повреда.

Тест за вземане на проби:

1. Проверка на структурата на проводника: трябва да отговаря на техническите изисквания на GB/T 3956-2008, IEC 60228.

2. Размерът на изолацията, облицовката, бронята от стоманена лента и структурата на обвивката трябва да отговарят на изискванията на GB/T 12706.1-2020, IEC 60502.1.

Тест за термично удължение:

Процедурите за вземане на проби и изпитване трябва да отговарят на разпоредбите на GB/T 2951.21-2008, IEC 60811-2-1, глава 9, а резултатите трябва да отговарят на разпоредбите на GB/T 12706.1-2020, IEC 60502.1.

Тип тест:

Тестът за механични и физически характеристики на изолацията и обвивката трябва да отговаря на изискванията на GB/T 12706.1-2020 и IEC 60502.1.

Електрическите характеристики трябва да отговарят на GB/T 12706.1-2020, IEC 60502.1

Тестът за изгаряне на единичен кабел трябва да отговаря на GB/T 19666-2019, IEC 60332.

Пакетният тест за забавяне на горенето на кабела отговаря на изискванията на GB/T 19666-2019, IEC 60332.

Тестът за огнеустойчивост на кабелите трябва да отговаря на изискванията на GB/T 19666-2019 и IEC 60331.

Токопреносим капацитет в ампери（A）

Номинално напрежение 0,6/1kV XLPE изолационен захранващ кабел
капацитет на ток в ампери（A）
Температура на околната среда: във въздуха: 40 ℃, в земята: 25 ℃
Температура на проводника: 90 ℃
Коефициент на термично съпротивление на почвата: 1.0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Брой ядра	Едноядрени				Много ядра
Площ на напречното сечение, mm²	Във въздуха		В земята		Във въздуха		В земята
Площ на напречното сечение, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забележка: бронята на едножилни кабели е направена от немагнитни материали.
