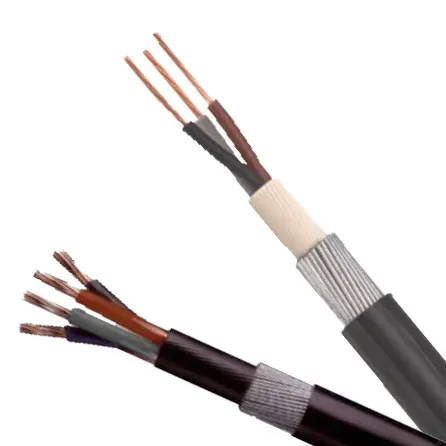

BS 5467 захранващ кабел

Купете захранващ кабел BS 5467 от фабриката Tianjin Beida, ние можем да предложим директни фабрични цени. Този тип кабел отговаря на британските стандарти и може да се използва за захранващи и контролни линии. Той е защитен от броня от стоманена тел и може да издържи на определени сили на опън и натиск. Може да се използва вътре в сгради или да се зарови директно под земята.

Изпратете запитване

Описание на продукта

Този стандартен захранващ кабел BS 5467 е добре проектиран и напълно функционален, подходящ както за захранване, така и за контролни линии, осигурявайки стабилно и надеждно решение за пренос на енергия за различни индустриални и граждански приложения. Неговата уникална броня от стоманена тел е основен акцент. Този дизайн не само подобрява механичната здравина на кабела, като му позволява да издържа на опън и натиск и ефективно да устои на външни физически повреди, но също така значително подобрява неговата издръжливост и експлоатационен живот, поддържайки стабилна работа дори в тежки условия.

Захранващият кабел BS 5467 на Tianjin Beida също може да се похвали с отлична адаптивност към околната среда. Независимо дали за вътрешно окабеляване във високи сгради или сложни подземни проекти, този кабел се справя с всичко с лекота. Във вътрешността на сградите той безпроблемно се интегрира в различни стилове на декорация, предлагайки както естетика, така и практичност; докато когато е заровен под земята, неговата превъзходна устойчивост на корозия и вода гарантира, че кабелът остава незасегнат от факторите на околната среда по време на дългосрочно погребение, осигурявайки непрекъснато и стабилно предаване на енергия.

Структура на продукта

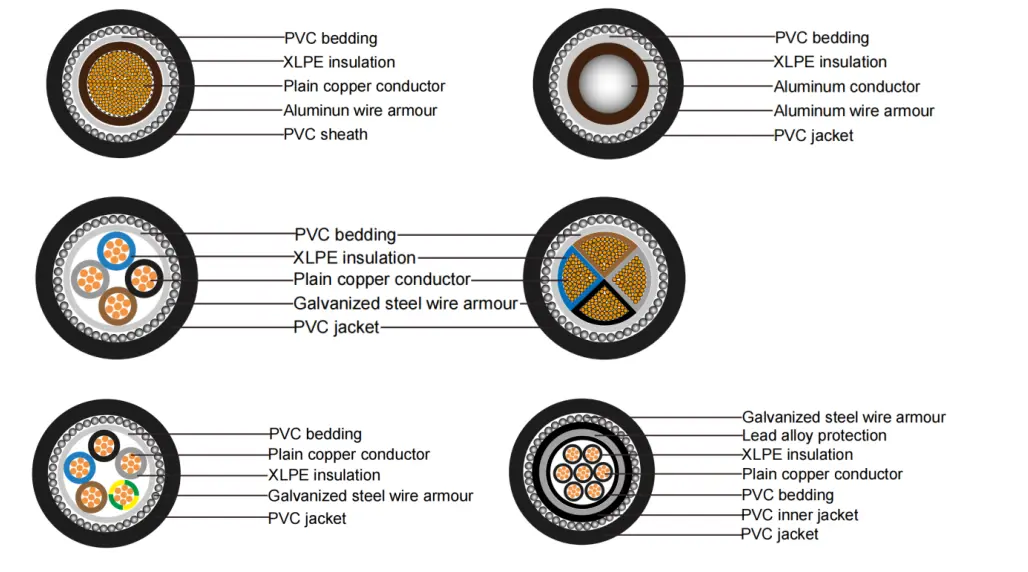

Bs 5467 Power Cable

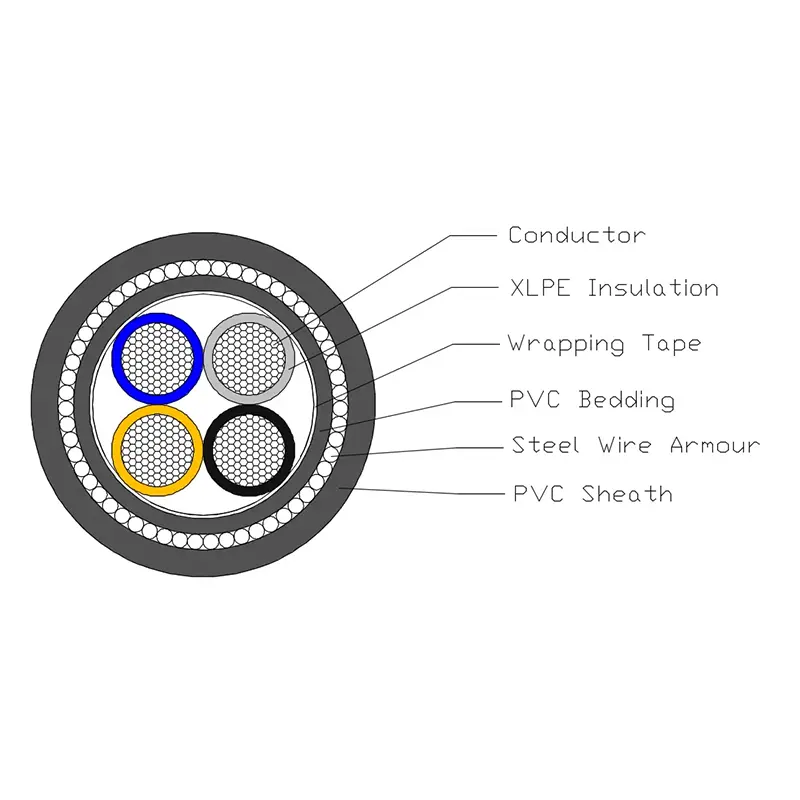

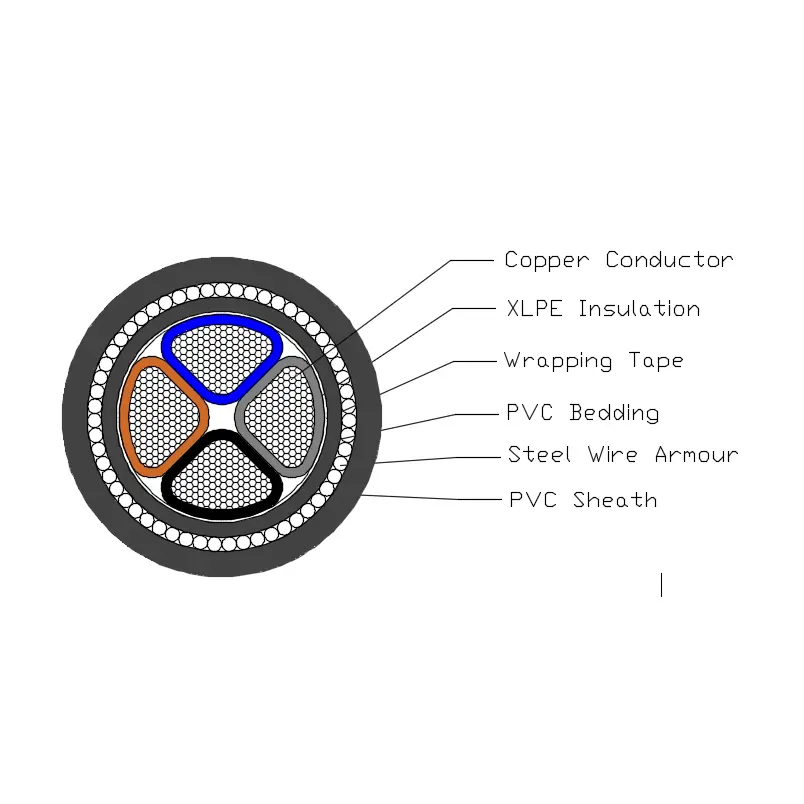

XLPE изолиран PVC обвивка SWA захранващ кабел се състои от T1R меден проводник, XLPE изолация, PVC подложка, броня от стоманени прегради и PVC обвивка.

Проводник: Плътен меден или алуминиев проводник, кръгъл или профилиран, клас 2 по BS EN 60228.

Изолация: XLPE тип GP8 съгласно BS 7655-1.3

Цвят на сърцевината: 1 жила: роден или син

2 ядра: роден, син

3 ядра: роден, черен, сив

4 ядра: синьо, борн, черно, сиво

5 ядра: зелено/жълто, синьо, червено, черно, сиво

Над 5 coes: бели ядра с черен номер

Подложка: Подложката трябва да бъде екструдиран полимерен материал, съответстващ на работната температура на кабела.

Броня от стоманени проводници: Едножилен кабел: броня от алуминиева тел

Многожилен кабел: броня от стоманена тел

Външна обвивка: Обвивката трябва да бъде екструдиран PVC материал според тип 9, определен в BS 7655-4.2.

Диаграма на процеса

Bs 5467 Power Cable

Параметър на производителност

Захранващият кабел BS 5467 притежава ясно дефинирани електрически и физически параметри на производителност. Номиналното му напрежение е зададено на две нива: 600 kV и 1000 kV, отговарящи на изискванията за напрежение в различни сценарии. При изпитване за електрическа безопасност продуктът издържа на изпитвателно напрежение от 3,5 kV за 5 минути без повреда, демонстрирайки напълно надеждността на характеристиките на електрическата изолация. По отношение на температурната адаптивност, този продукт има широк работен температурен диапазон и може да работи стабилно в среда от 0 ℃ до +90 ℃. Междувременно неговата температура на късо съединение може да достигне +250 ℃, демонстрирайки отлична устойчивост на висока температура. Освен това, този продукт притежава изключителна гъвкавост, с минимален радиус на огъване от 12 пъти неговия външен диаметър, което улеснява монтажа и окабеляването в различни сложни среди. По отношение на забавяне на горенето, този продукт отговаря на стандарта за забавяне на горенето BS EN 60332-1-2, като ефективно намалява риска от пожар.

Тест на кабела

Рутинни тестове на кабели

Тест за съпротивление на постоянен ток на проводника: Извършете теста за съпротивление на постоянен ток на проводника при 20ºC. Измерената стойност на съпротивлението на постоянен ток на проводника трябва стриктно да отговаря на съответните изисквания на раздел 2 от стандарта BS EN 60228.

Тест за напрежение на електрическия кабел: Приложете напрежение от 3500 V към кабела за 5 минути. По време на този процес кабелът не трябва да има повреди.

Тестове за вземане на проби

Проверка на структурата на проводника: Структурата на проводника трябва напълно да отговаря на техническите изисквания, посочени в BS EN 60228.

Проверка на размерите: Всички размери на изолацията на кабела, вътрешната облицовка, телената броня и обвивката трябва да отговарят на специфичните изисквания в таблица 3 на BS 5467.

Тест за изгаряне на единичен кабел: Резултатите от теста за изгаряне на единичен кабел трябва да отговарят на изискванията на BS EN 60332-1-2.

Типово тестване

Изолационни характеристики: Изолационните характеристики на кабела трябва да отговарят на изискванията, посочени в BS 7655-1-3.

Характеристики на вътрешната облицовка: Експлоатационните характеристики на вътрешната облицовка трябва да отговарят на съответните изисквания на точка 9.2 от BS 5467.

Ефективност на обвивката: Ефективността на обвивката трябва да отговаря на изискванията, посочени в BS 7655-4-2.

Тестване за съвместимост: Резултатите от теста за съвместимост трябва да отговарят на изискванията на приложение C към BS 5467.

Тест за свиване на изолацията: Тестът за свиване на изолацията трябва да отговаря на изискванията на клауза 18.3 от BS 5467, а методът за изпитване трябва да се извърши съгласно BS EN 60811-502.

Тест за свиване на обвивката: Тестът за свиване на обвивката трябва да отговаря на изискванията на точка 18.6 от BS 5467.

Тест за устойчивост на скъсване на обвивката: Тестът за устойчивост на скъсване на обвивката трябва да отговаря на изискванията на приложение D към BS 5467.

Размер на структурата

Максимална устойчивост на проводник и броня
за едножилен кабел при 20 ℃
Тип	Максимална устойчивост при 20 ℃
Номинална площ на напречното сечение на проводника	Диригент		Алуминиева телена броня
Номинална площ на напречното сечение на проводника	Мед	Алуминий	Кабели с многожилен меден проводник	Кабели с многожилен алуминиев проводник
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимална устойчивост на проводник и броня
за кабел от 2 до 5 жила при 20 ℃
Тип	Максимална устойчивост при 20 ℃
Номинална площ на напречното сечение на проводника	Диригент		Броня от стоманена тел
	Мед	Алуминий	Кабели с многожилен меден проводник
	Мед	Алуминий	2 ядра	3 ядра	4 ядра	5 ядро
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Токопреносим капацитет в ампери（A）

Номинално напрежение 0,6/1kV XLPE изолационен захранващ кабел
капацитет на ток в ампери（A）
Температура на околната среда: във въздуха: 40 ℃, в земята: 25 ℃
Температура на проводника: 90 ℃
Коефициент на термично съпротивление на почвата: 1.0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Брой ядра	Едноядрени				Много ядра
Площ на напречното сечение, mm²	Във въздуха		В земята		Във въздуха		В земята
Площ на напречното сечение, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забележка: бронята на едножилни кабели е направена от немагнитни материали.
