Захранващ кабел BS 6346

Tianjin Beida е производител и доставчик на захранващ кабел BS 6346 в Китай. Този вид кабел може да се използва за захранващи и контролни линии в системи с ниско напрежение. Кабелът е изолиран и обвит с PVC и защитен от броня от стоманена тел. Кабелът може да издържи на напрежение и натиск. Може да се монтира вътре в сгради или да се зарови директно под земята.

Изпратете запитване

Описание на продукта

Като професионален производител, захранващият кабел BS 6346 на Beida използва усъвършенствана PVC изолация и материали за обвивка, с брониран дизайн от стоманена тел, който може ефективно да устои на външно напрежение и натиск, за да осигури дългосрочна стабилна работа на кабела. Захранващите кабели BS 6346 предлагат високо ниво на безопасност и стабилност, независимо дали са инсталирани вътре в сгради или са заровени директно под земята. Неговият дизайн с меден проводник, PVC възглавница и броня от стоманена тел позволява на кабела да издържа на физическо налягане в сложни среди, осигурява нормалната работа на енергийните системи и решава проблема, че традиционните захранващи кабели лесно се повреждат в тежки среди.

Структура на продукта

Bs 6346 Power Cable

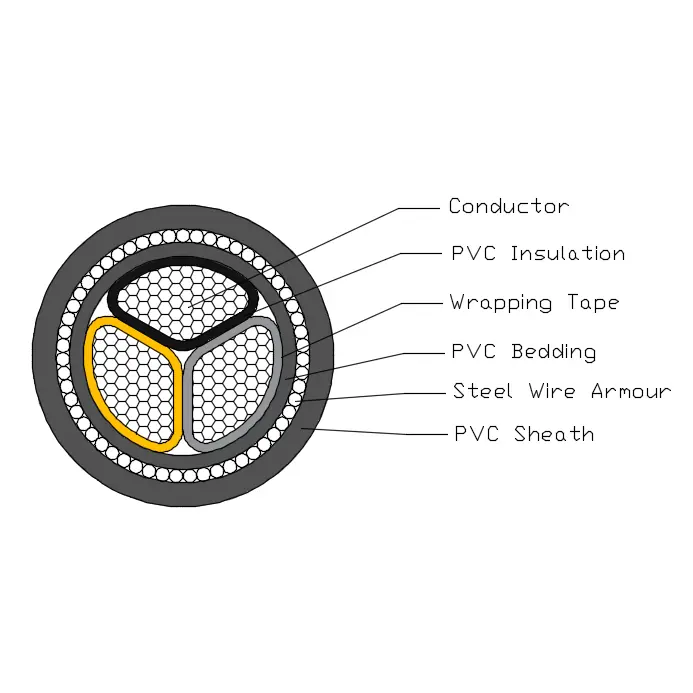

Захранващият кабел BS 6346 се състои от меден проводник T1R, PVC изолация, PVC легло, броня от стоманени прегради и PVC обвивка.

Проводник: Плътен меден или алуминиев проводник, кръгъл или профилиран, клас 2 по BS EN 60228.

Изолация: PVC тип GP8 съгласно BS 7655-1.3

Цвят на сърцевината: 1 жила: роден или син

2 ядра: роден, син

3 ядра: роден, черен, сив

4 ядра: синьо, борн, черно, сиво

5 ядра: зелено/жълто, синьо, червено, черно, сиво

Над 5 coes: бели ядра с черен номер

Подложката: Подложката трябва да бъде екструдиран LSOH полимерен материал, съответстващ на работната температура на кабела.

Броня от стоманени проводници: Едножилен кабел: броня от алуминиева тел

Многожилен кабел: броня от стоманена тел

Външна обвивка: Обвивката трябва да бъде екструдиран PVC тип TM1 материал, определен в BS 7655.

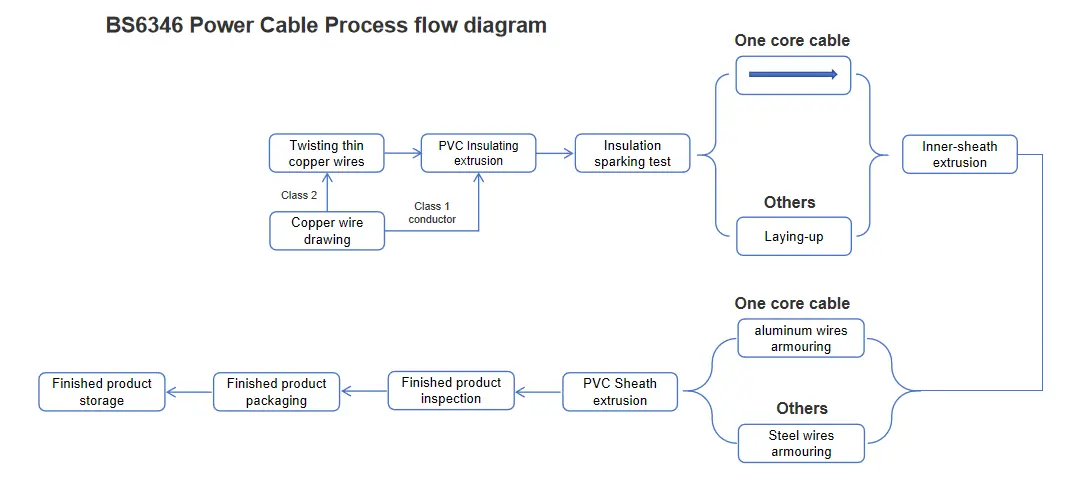

Диаграма на процеса

Bs 6346 Power Cable

Параметър на производителност

Номинално напрежение: 600/1000kV

Тестово напрежение: 3,5 kV за 5 минути не е настъпил срив

Работна температура: 0º C до +60 ºC

Температура на късо съединение: +160 ºC

Минимален радиус на огъване: 12* OD;

Устойчив на горене: BS EN 60332-1-2

оборудване за производство и проверка

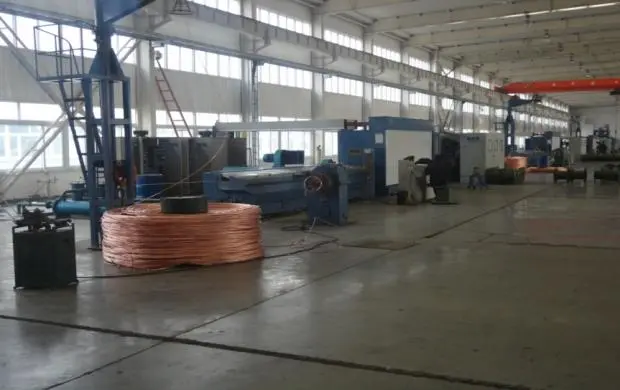

чертожна машина

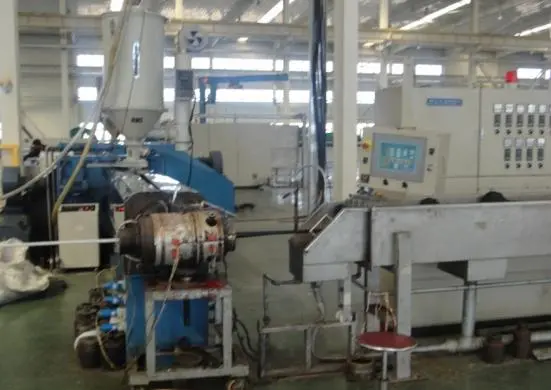

изолационен екструдер

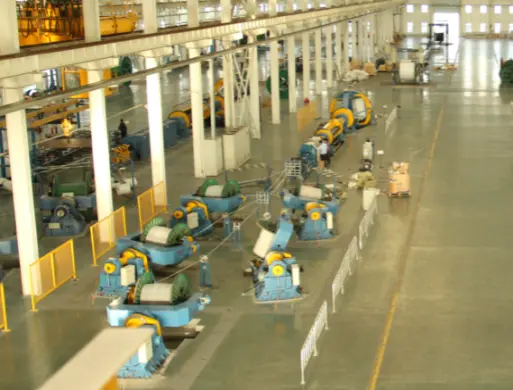

кабелообразувател

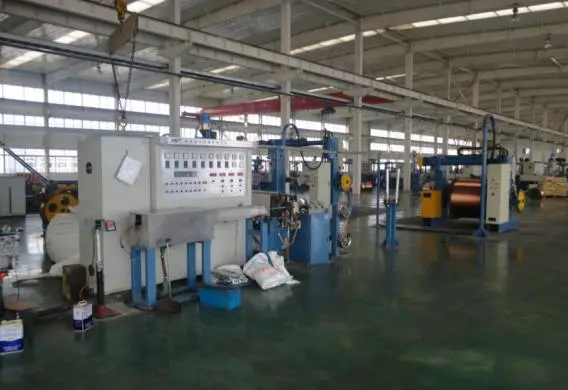

екструдер за обвивка

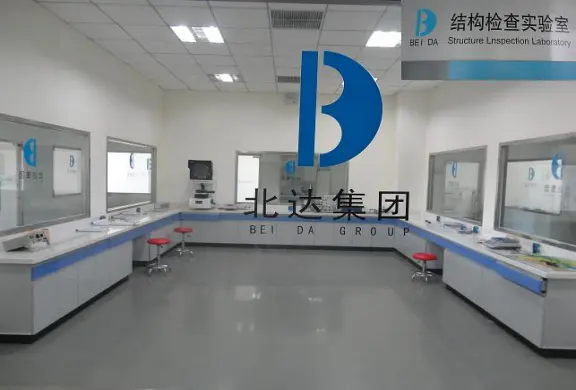

лаборатория за конструктивни и електрически характеристики

камера за топлинно стареене

Токопреносим капацитет в ампери（A）

Номинално напрежение 0,6/1kV PVC изолация на захранващия кабел, капацитет на тока в ампери (A) Околна температура: във въздуха: 40 ℃, в земята: 25 ℃ Температура на проводника: 70 ℃ Коефициент на термично съпротивление на почвата: 1,0 k·m/W
Номинално напрежение 0,6/1kV PVC изолация на захранващия кабел, капацитет на тока в ампери (A) Околна температура: във въздуха: 40 ℃, в земята: 25 ℃ Температура на проводника: 70 ℃ Коефициент на термично съпротивление на почвата: 1,0 k·m/W
Тип	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Брой ядра	Едноядрени				Много ядра
Площ на напречното сечение, mm²	Във въздуха		В земята		Във въздуха		В земята
Площ на напречното сечение, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Забележка: бронята на едножилни кабели е направена от немагнитни материали.
