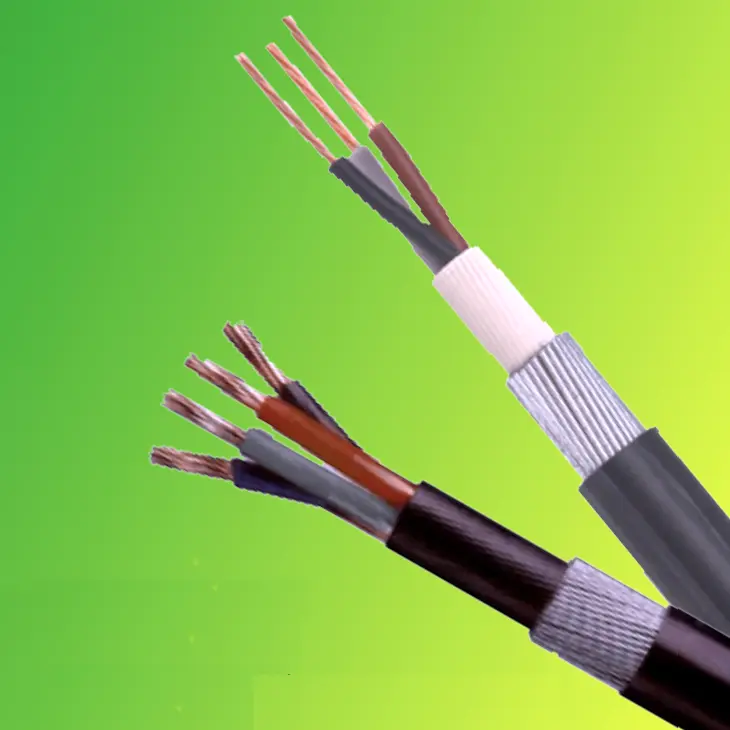

BS 6724 захранващ кабел

За да получите директни фабрични цени на захранващ кабел BS 6724, можете да изберете Beida като ваш доставчик. Този тип кабел отговаря на британските стандарти и може да се използва за захранващи и контролни линии. Кабелът е защитен от безхалогенна обвивка с ниско ниво на дим. В случай на пожар този кабел отделя много малко дим и димът е нетоксичен. Подходящ е за използване в гъсто населени райони и може да се монтира в сгради или да се зарови директно под земята.

Изпратете запитване

Описание на продукта

Beida е професионален доставчик на кабели и проводници в Китай. По отношение на структурата на продукта, нашият захранващ кабел BS 6724 използва изолация от омрежен полиетилен (XLPE) и безхалогенна полиолефинова обвивка с ниско съдържание на дим, комбинирана с брониран слой от поцинкована стоманена тел, образувайки многослойна защитна система. Безхалогенната обвивка с нисък дим има значителни предимства за безопасност; когато е изложен на огън, той не само отделя изключително малки количества дим, намалявайки въздействието на дима върху пропускането на околната светлина и осигурявайки видимост при бягство, но също така произвежда нетоксичен и некорозивен дим, предотвратявайки вторични наранявания и напълно отговаряйки на нуждите за безопасност на гъсто населените райони.

Кабелите се предлагат в различни спецификации, от едножилни до 48-жилни. Проводниците са изработени от висококачествена загрята мед, предлагаща отлична проводимост. Изолационният слой може да се похвали с висока якост на изолация и е преминал изпитване за устойчивост на напрежение, за да се гарантира безопасна работа. Независимо дали за пренос на енергия в промишлени предприятия, окабеляване във високи сгради или разпределение на енергия в подземни тръбопроводи, захранващите кабели Tianjin Beida BS 5467 осигуряват надеждни решения, изграждайки солидна защитна бариера за пренос на енергия с професионално качество.

Структура на продукта

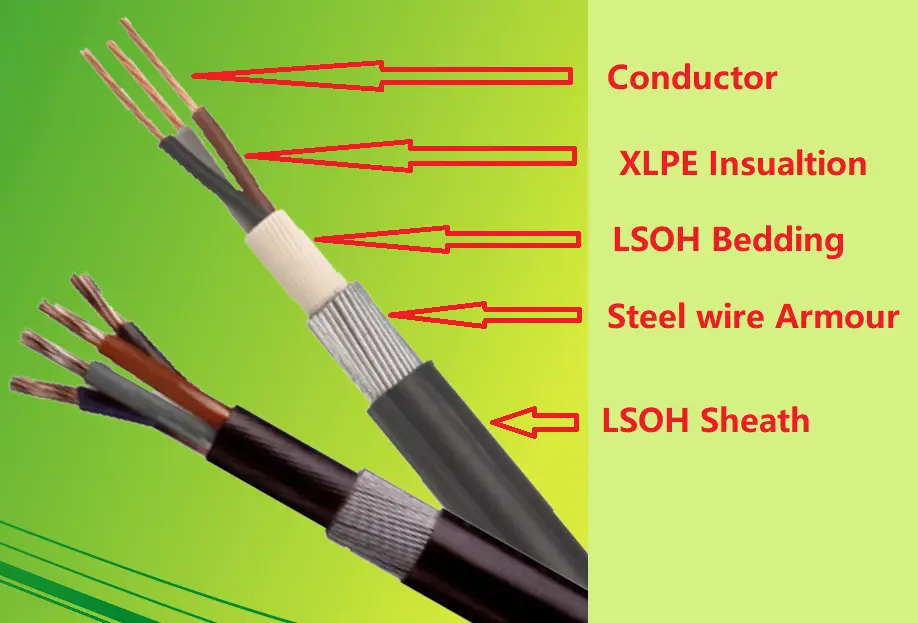

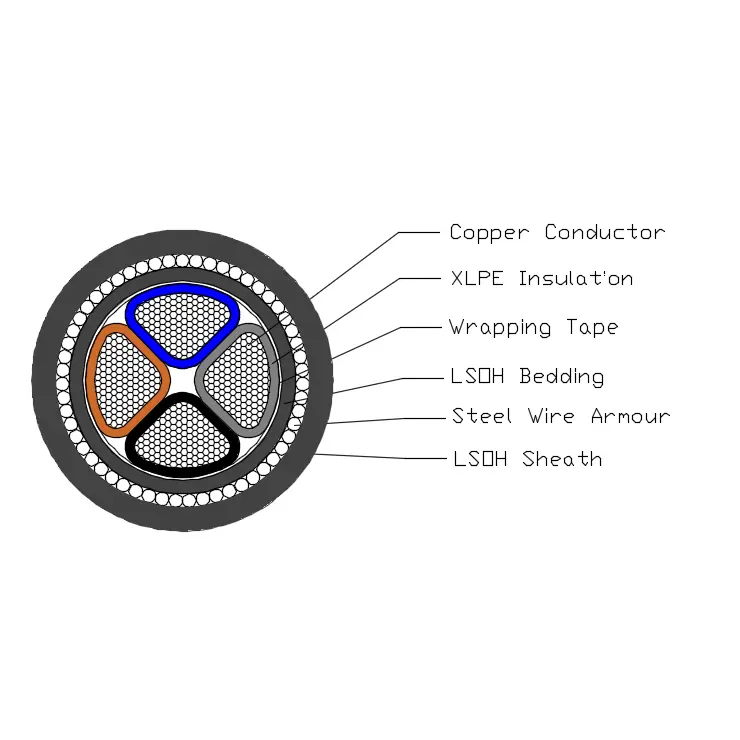

Захранващият кабел BS 6724 се състои от меден проводник T1R, XLPE изолация, PVC подложка, броня от стоманени прегради и обвивка от LSOH.

Проводник: Плътен меден или алуминиев проводник, кръгъл или профилиран, клас 2 по BS EN 60228.

Изолация: XLPE тип GP8 съгласно BS 7655-1.3

Цвят на сърцевината: 1 жила: роден или син

2 ядра: роден, син

3 ядра: роден, черен, сив

4 ядра: синьо, борн, черно, сиво

5 ядра: зелено/жълто, синьо, червено, черно, сиво

Над 5 coes: бели ядра с черен номер

Подложката: Подложката трябва да бъде екструдиран LSOH полимерен материал, съответстващ на работната температура на кабела.

Броня от стоманени проводници: Едножилен кабел: броня от алуминиева тел

Многожилен кабел: броня от стоманена тел

Външна обвивка: Обвивката трябва да бъде екструдиран LSOH материал, определен в BS 7655-6.1.

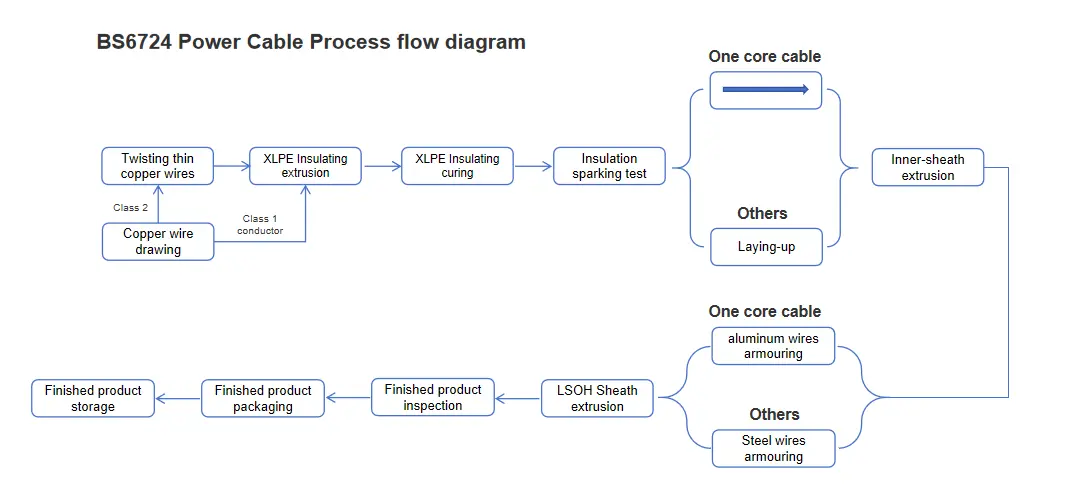

Диаграма на процеса

Параметър на производителност

Захранващият кабел BS 6724 има номинално напрежение 600/1000kV, което лесно облекчава работните изисквания на превозни средства с високо напрежение. Той издържа строг 5-минутен стрес тест с 3,5 kV напрежение без никакво повреда, демонстрирайки стабилни и надеждни изолационни характеристики.

Продуктът има широк работен температурен диапазон от 0℃ до +90℃. Дори в среда с екстремни високи температури той може да издържи на температури до +250 ℃ при условия на късо съединение, което го прави подходящ за различни VGA приложения.

Той е изключително гъвкав, с минимален радиус на огъване от 12 пъти външния му диаметър, което позволява гъвкаво и лесно окабеляване, независимо от мястото за монтаж. Освен това нивото на излъчване на светлина отговаря на стандартите BS EN 60332-1-2, характеристиките му без халогени са сертифицирани от IEC 60754 и EN 50267, а плътността му на дим отговаря на изискванията на IEC 61034 и EN 50268, увеличавайки максимално неговата безопасност и екологичност.

Размер на структурата

Максимална устойчивост на проводник и броня
за едножилен кабел при 20 ℃
Тип	Максимална устойчивост при 20 ℃
Номинална площ на напречното сечение на проводника	Диригент		Алуминиева телена броня
Номинална площ на напречното сечение на проводника	Мед	Алуминий	Кабели с многожилен меден проводник	Кабели с многожилен алуминиев проводник
мм²	Ω／км	Ω／км	Ω／км	Ω／км
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Максимална устойчивост на проводник и броня
за кабел от 2 до 5 жила при 20 ℃
Тип	Максимална устойчивост при 20 ℃
Номинална площ на напречното сечение на проводника	Диригент		Броня от стоманена тел
	Мед	Алуминий	Кабели с многожилен меден проводник
	Мед	Алуминий	2 ядра	3 ядра	4 ядра	5 ядро
мм²	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км	Ω／км
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Токопреносим капацитет в ампери（A）

Номинално напрежение 0,6/1kV XLPE изолационен захранващ кабел
капацитет на ток в ампери（A）
Температура на околната среда: във въздуха: 40 ℃, в земята: 25 ℃
Температура на проводника: 90 ℃
Коефициент на термично съпротивление на почвата: 1.0k·m/W
Тип	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Брой ядра	Едноядрени				Много ядра
Площ на напречното сечение, mm²	Във въздуха		В земята		Във въздуха		В земята
Площ на напречното сечение, mm²	Cu	Ал	Cu	Ал	Cu	Ал	Cu	Ал
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Забележка: бронята на едножилни кабели е направена от немагнитни материали.
