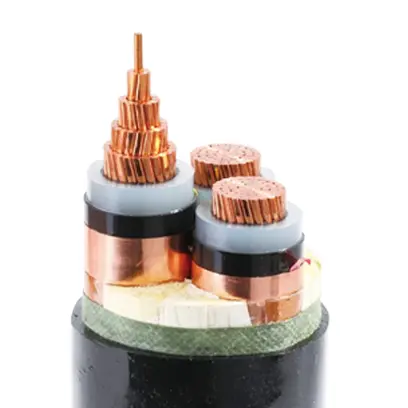

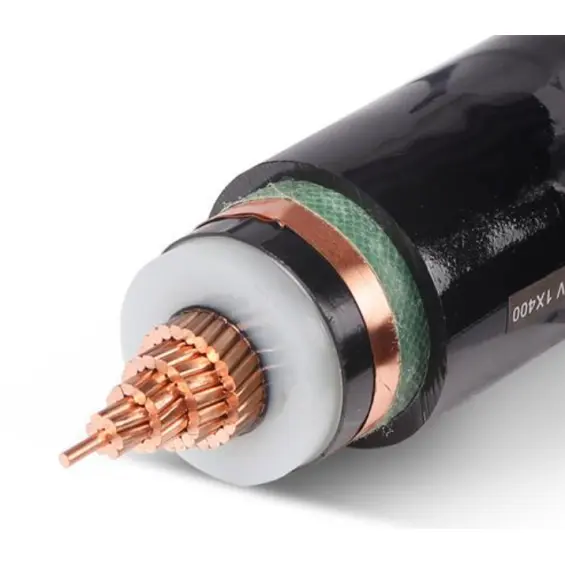

XLPE изолиран с PVC обвивка неброниран MV кабел

Tianjin Beida е китайски производител и доставчик на небронирани MV кабели с XLPE изолация с PVC обвивка. Тези кабели се използват широко в енергийните системи. Той служи като „захранваща артерия“ на градските електрически мрежи, промишлени и минни предприятия и високи сгради и може да предава 10,35 kV електричество с високо напрежение от подстанции до различни електрически терминали.

Избор на кабели средно напрежение

1. Изберете според нивото на напрежение, обикновено използваното ниво на кабела е 3,6/6 kV， 6/10 kV， 8.7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Изберете в зависимост от мощността на оборудването или предавания ток, изчислете тока, който оборудването трябва да използва според мощността на оборудването и след това изберете според таблицата за амплитуда на кабела. Освен това е необходимо да се изчисли спадът на напрежението на кабела, като се използва дължината на кабела, като спадът на напрежението не може да надвишава 5%.

Структура на продукта

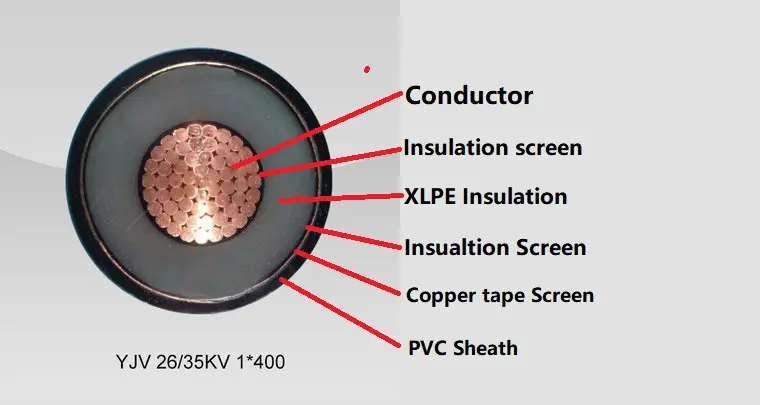

XLPE изолиран с PVC обвивка неброниран MV кабел се състои от T1R меден проводник, XLPE изолация, PVC опаковъчна лента, броня от стоманена лента и PVC обвивка.

Проводник: меден или алуминиев проводник, кръгъл или профилиран, клас 2 по IEC 60228

и GB/T 3956-2008.

Изолация: XLPE изолация, дебелина на изолацията, свойствата на материала трябва да бъдат съгласно IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Екран на проводника: Екранът на проводника трябва да бъде съставен от екструдиран полупроводим неметален материал, а екструдираният полупроводим материал трябва да бъде плътно свързан с изолацията.

Изолационен щит: Изолационният щит се състои от неметален полупроводим слой и метален слой. Всяка изолирана телена сърцевина трябва да бъде директно екструдирана с неметален полупроводим слой, плътно комбиниран с изолирана телена сърцевина или отлепващ се. След това металният екраниращ слой трябва да бъде припокрит извън неметалния полупроводим слой и трябва да бъдат изпълнени изискванията на IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Външна обвивка: PVC обвивка Дебелината на обвивката, свойствата на материала трябва да отговарят на IEC 60502.2 и GB/T 12706.

Огнеупорен кабел: Трябва да се използва огнеупорен PVC материал за външна обвивка. Класовете за забавяне на горенето могат да бъдат класифицирани в три категории: група A, B и C.

Параметър на производителност

Номинално напрежение: 3,6/6 kV до 18/30 kV; 26/35 kV

Тестово напрежение: Тестовото напрежение на захранващата честота трябва да бъде 3,5U0 и тестът трябва да се проведе в продължение на 5 минути без повреда.

Максимална работна температура на проводника: 90 ºC

Температура на късо съединение: +250 ºC

Дебелина на изолацията:

Цялостен тест на кабела, осигуряване на качеството без притеснения!

При рутинен тест съпротивлението на проводника при постоянен ток, променливотоковото напрежение и частичното разреждане са стриктно в съответствие с националните стандарти и стандартите на IEC, за да се осигури отлична производителност. При теста за вземане на проби, структурата на проводника, размерът на изолационната обвивка и термичното удължение отговарят на стандарта, а качеството е надеждно. Типовият тест е по-всеобхватен, обхващащ механичните и физическите свойства на изолационната обвивка, електрическите свойства и единични и пакетни тестове за забавяне на горенето, всички в съответствие със стандартите GB/T и IEC, за вашия кабелен безопасен ескорт!

Условия за монтаж на продукта:

XLPE изолиран с PVC обвивка неброниран MV кабел, температурата на околната среда при монтаж не трябва да бъде по-ниска от 0º.

Минимален радиус на огъване на кабела при монтаж

Купете сега за по-безопасно и по-ефективно предаване на енергия

Изборът на неброниран захранващ кабел с омрежена полиетиленова изолация с PVC обвивка е не само ангажимент за високо качество, но и гаранция за дългосрочна стабилна работа. Издръжливостта, ниските разходи за поддръжка и високата ефективност на предаване на този кабел могат да доведат до значителни икономии на разходи за предприятията и значително да подобрят цялостната ефективност на енергийната система. Дългосрочната употреба на кабела може значително да намали разходите за поддръжка и подмяна, причинени от прекъсване на захранването, като по този начин осигурява по-висока възвръщаемост на инвестициите за предприятията.
