XLPE изолиран PVC обвивка STA MV кабел

Този STA MV кабел с XLPE изолация с PVC обвивка, предлаган от професионален доставчик, Beida, използва омрежен полиетилен (XLPE) като изолационен материал, който има отлични електрически свойства, устойчивост на топлина и устойчивост на стареене. Комбиниран с външна обвивка от поливинилхлорид (PVC), той допълнително подобрява защитата срещу влага, химическа корозия и физическа абразия. Броняващият слой от стоманена лента осигурява на кабела висока устойчивост на натиск и удар, което му позволява да се адаптира към различни среди за полагане, като директно заравяне, тунели и тръбопроводи. Той е особено подходящ за методи на монтаж, които не изискват допълнителна защита на тръбопровода и могат да бъдат директно заровени под земята.

По отношение на нивата на напрежение, продуктите покриват множество често използвани спецификации като 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV и 26/35KV, които могат да отговорят на нуждите на различни сценарии за пренос и разпределение на енергия със средно напрежение. Дизайнът на кабелната структура е строг, отговаря на съответните национални стандарти и има добра дългосрочна работна стабилност и граница на безопасност.

Приложения:

Изолираните от омрежен полиетилен, PVC обвивка, бронирани със стоманена лента захранващи кабели се използват предимно в градско електроразпределение, селски електрически мрежи, минно захранване и железопътни транзитни системи поради тяхната защита от стоманена лента. Те се използват за свързване на оборудване като подстанции, разпределителни шкафове, трансформатори и генератори. Този тип кабел е подходящ за пренос на ток в електроразпределителни мрежи или промишлени инсталации. Може да бъде заровен директно под земята или монтиран в кабелни канали или кабелни скари. Кабелът може да издържи определено налягане, но не и сила на опън.

Структура на продукта

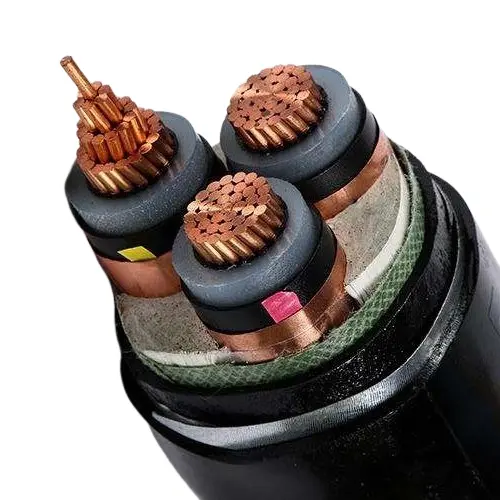

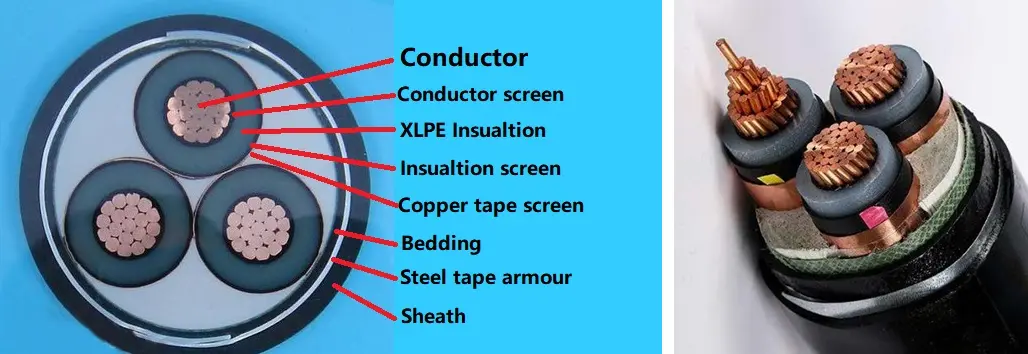

XLPE изолиран с PVC обвивка STA MV кабел се състои от T1R меден проводник, XLPE изолация, PVC опаковъчна лента, броня от стоманена лента и PVC обвивка.

Проводник: меден или алуминиев проводник, кръгъл или профилиран, клас 2 по IEC 60228

и GB/T 3956-2008.

Изолация: Изолация от омрежен полиетилен, дебелината на изолацията, свойствата на материала трябва да отговарят на IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Екраниране на проводника: Екранирането на проводника трябва да бъде направено от екструдиран полупроводим неметален материал и екструдираният полупроводим материал трябва да бъде плътно свързан към изолацията.

Изолационно екраниране: Изолационният екран трябва да се състои от комбинация от неметален полупроводим слой и метален слой. Неметален полупроводим слой, който е плътно свързан с изолационното ядро ​​или може да се отлепи, трябва да бъде директно екструдиран върху всяко изолирано ядро. След това трябва да се увие метален екраниращ слой около неметалния полупроводим слой. Той трябва да отговаря на разпоредбите на IEC 60502-2, GB/T 12706.2 и GB/T 12706.3.

Вътрешни покрития: Вътрешните покрития трябва да бъдат екструдирани. Материалите трябва да са подходящи за работната температура на кабела и да са съвместими с изолационния материал.

Броня от стоманена лента: В многожилните кабели бронята трябва да бъде поставена върху вътрешно покритие, съответстващо на двойна стоманена лента. Едножилните кабели за използване на a.c. системите се състоят от немагнитна стоманена лента.

Външна обвивка: PVC обвивка, дебелината на обвивката, свойствата на материала трябва да отговарят на IEC 60502.2 и GB/T 12706.

Огнеупорен кабел: Трябва да се използва огнеупорен PVC материал за външна обвивка. Класовете за забавяне на горенето могат да бъдат класифицирани в три категории: група A, B и C.

Параметър на производителност

Номинално напрежение: 3,6/6 kV до 18/30 kV; 26/35 kV

Тестово напрежение: Тестовото напрежение на захранващата честота трябва да бъде 3,5U0 и тестът трябва да продължи 5 минути без повреда.

Максимална работна температура на проводника: 90 ºC

Температура на късо съединение: +250 ºC

Дебелина на изолацията:

Тест на кабела

Рутинните тестове на кабела включват: 1) Тест за съпротивление на постоянен ток на проводника, изискващ съпротивлението на постоянен ток при 20ºC, за да отговаря на изискванията на GB/T 3956-2008 и IEC 60228; 2) Тест за променливо напрежение, непрекъснато при напрежение 3,5U0 за 5 минути, не трябва да има повреда; 3) Тест за частичен разряд, проведен съгласно GB/T 3048.12, не трябва да се генерира забележим разряд, надвишаващ 10pC при напрежение 1,73U0, а чувствителността на теста трябва да достигне 10pC или по-висока.

Тестовете за вземане на проби включват главно: 1) Проверка на структурата на проводника, която трябва да отговаря на изискванията на GB/T 3956-2008 и IEC 60228; 2) Структурните размери на изолацията, вътрешната облицовка, бронята от стоманена лента и обвивката трябва да отговарят на изискванията на IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; 3) Тест за термично удължение, който трябва да се проведе в съответствие с GB/T 2951.21-2008 и глава 9 от IEC 60811-2-1, а резултатите трябва да отговарят на съответните стандарти.

Изпитването на типа обхваща следното: механичните и физичните свойства и електрическите свойства на изолацията и обвивката трябва да отговарят на изискванията на IEC 60502.2, GB/T 12706.2-2020 и GB/T 12706.3-2020; тестът за изгаряне на единичен кабел трябва да отговаря на разпоредбите на GB/T 19666-2019 и IEC 60332; пакетният тест за забавяне на горенето също трябва да отговаря на изискванията на GB/T 19666-2019 и IEC 60332.

Условия за монтаж на продукта:

Температура на околната среда по време на инсталиране на кабела

За захранващи кабели с изолация от омрежен етилен и PVC обвивка температурата на околната среда не трябва да бъде по-ниска от 0°C по време на монтажа.

Минимален радиус на огъване при монтаж на кабела

Опаковане и доставка

Подробности за опаковката:

Определя се от количеството и изискванията, които купувате. Може по договаряне.

Пристанище: Пристанище Тиендзин

Доставка: по море, по въздух, експресно.
