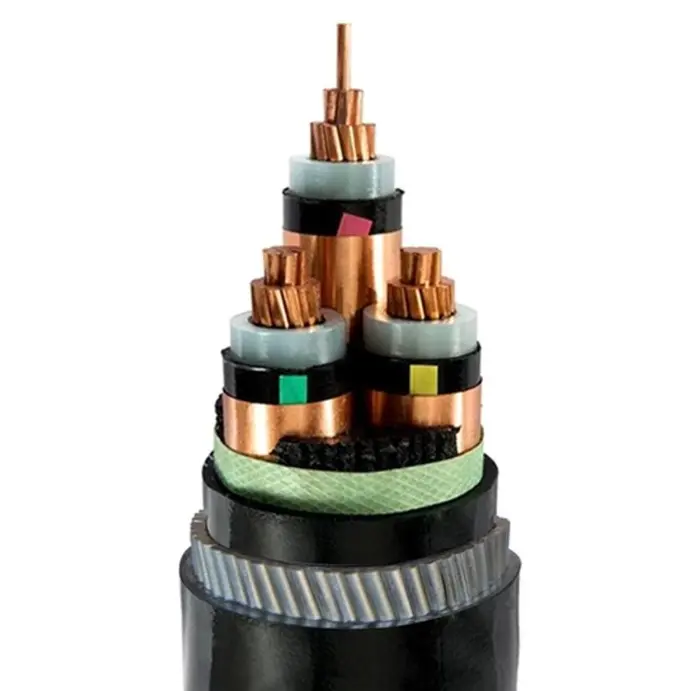

XLPE изолиран с PVC обвивка SWA MV кабел

Можете да изберете Beida Group като ваш производител и доставчик на XLPE изолиран PVC кабел SWA MV. Благодарение на тяхната бронирана защита от стоманена тел, кабелът притежава основните предимства на силна якост на опън и добра устойчивост на външни механични сили. Те са подходящи за сценарии, изискващи якост на опън, като големи височини на падане и вертикални инсталации. Тези кабели са приложими за пренос на енергия в преносни и разпределителни мрежи или промишлени инсталации.

Изпратете запитване

Описание на продукта

Beida Group има над 30 години опит в предлагането на XLPE изолиран PVC кабел SWA MV, ние можем да бъдем ваш производител и доставчик, предлагайки персонализирани услуги.

Структура на продукта

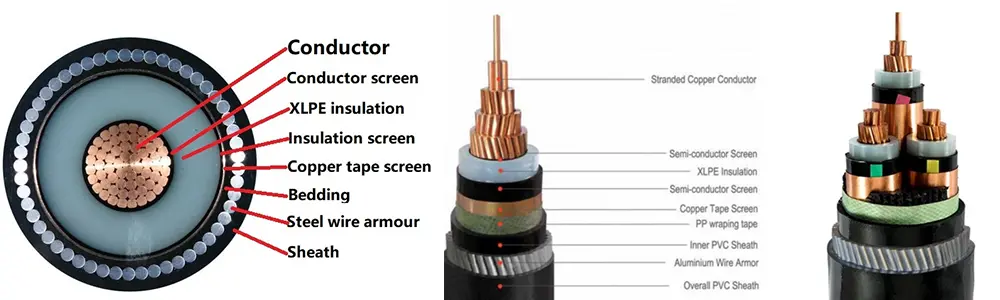

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE изолиран с PVC обвивка SWA MV кабел се състои от T1R меден проводник, XLPE изолация, PVC опаковъчна лента, броня от стоманени проводници и PVC обвивка.

Проводник: меден или алуминиев проводник, кръгъл или профилиран, клас 2 по IEC 60228

и GB/T 3956-2008.

Изолация: Изолация от омрежен полиетилен, дебелината на изолацията, свойствата на материала трябва да отговарят на IEC 60502-2 и GB/T 12706.2, GB/T 12706.3.

Екраниране на проводника: Екранирането на проводника трябва да се състои от екструдиран полупроводников неметален материал, който трябва да бъде плътно свързан към изолацията.

Изолационно екраниране: Изолационното екраниране трябва да се състои от комбинация от неметален полупроводим слой и метален слой. Всяка изолирана телена сърцевина трябва да бъде директно екструдирана с неметален полупроводим слой, който е плътно свързан към изолираната телена сърцевина или може да бъде отлепен. След това трябва да се припокрие метален екраниращ слой и да се увие около неметалния полупроводим слой и той трябва да отговаря на разпоредбите на IEC 60502-2, GB/T 12706.2 и GB/T 12706.3. Вътрешни покрития: Вътрешните покрития трябва да бъдат екструдирани. Материалите трябва да са подходящи за работната температура на кабела и да са съвместими с изолационния материал.

Броня от стоманени проводници: В многожилните кабели бронята трябва да бъде нанесена върху вътрешно покритие, съответстващо на стоманени проводници. Едножилните кабели за използване на a.c. системите се състоят от немагнитни стоманени проводници.

Външна обвивка: PVC обвивка, дебелината на обвивката, свойствата на материала трябва да отговарят на IEC 60502.2 и GB/T 12706.

Огнеупорен кабел: Трябва да се използва огнеупорен PVC материал за външна обвивка. Класовете за забавяне на горенето могат да бъдат класифицирани в три категории: група A, B и C.

Параметър на производителност

Номинално напрежение: 3,6/6 kV до 18/30 kV；26/35 kV

Тестово напрежение: Тестовото напрежение на захранващата честота трябва да бъде 3,5U0 и тестът трябва да продължи 5 минути без повреда.

номинално напрежение U0/U	максимално напрежение Um	изпитвателно напрежение KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Максимална работна температура на проводника: 90 ºC

Температура на късо съединение: +250 ºC

дебелина на изолацията:

номинално напрежение U0/U	дебелина на изолацията:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Сравнение между бронирани със стоманена тел (YJV32, CU/XLPE/PVC/SWA/PVC) и бронирани със стоманена лента (YJV22, CU/XLPE/PVC/STA/PVC) силови кабели за средно напрежение

проект	Броня от фина стоманена тел	Броня с двойна стоманена лента (обвиване на празнини)	основна разлика
Основни механични свойства	Изключителна якост на опън, умерена якост на натиск и добра гъвкавост	Висока якост на натиск, ниска якост на опън и средна производителност на огъване	Силовите кабели със стоманена тел имат висока якост на опън; Силовите кабели със стоманена лента имат отлична якост на натиск
метод на полагане	Вертикално, високо падане, под вода, над главата, голям обхват	Директно погребване, тръбопровод, тунел (среда с нисък опън)
фокус на защитата	Устойчив е на повреди при опън и удар и има добра устойчивост на влага и корозия	Устойчив на силен натиск, пробиване с остри предмети и ухапване от гризачи	YJV32 е подходящ за динамични натоварвания, докато YJV22 е подходящ за статични натоварвания
Процес и цена	Процесът на броня от фина стоманена тел е сложен, цената на материала е висока, а общата цена е още по-висока	Технологията за броня със стоманена лента е зряла и с относително ниска цена	Когато бюджетът е ограничен и няма търсене на опън, се предпочита YJV22
радиус на огъване	Сравнително по-малък (поради добрата гъвкавост на нишките от стоманена тел)	Относително по-голям (опаковката от стоманена лента е склонна към изкривяване)	YJV32 е по-приспособим за полагане в затворени пространства

Предложения за избор:

1. Ако сценарият включва основно издържане на натиск (като директно погребване, подземни комунални тунели) и няма значителна сила на опън или голяма височина на падане, бронята от стоманена лента (YJV22, CU/XLPE/PVC/STA/PVC) се препоръчва за нейната по-висока рентабилност.

2. Ако е включено вертикално полагане, голям обхват, под вода или голяма височина на падане и трябва да се издържи аксиална сила на опън, бронята от стоманена тел (YJV32, CU/XLPE/PVC/SWA/PVC) трябва да бъде предпочитана, за да се осигури дългосрочна експлоатационна безопасност.

3. И двете трябва да съответстват на нивото на напрежение на системата със средно напрежение, напречното сечение на проводника и изискванията за защита на средата за полагане (специални изисквания като устойчивост на корозия и забавяне на горенето могат да бъдат персонализирани допълнително).
